化學(xué)著黑色法又分酸性著黑色法和堿性著黑色法。酸性著黑色法得到的膜層色澤均勻,薄而牢固,富有彈性,結(jié)合力好,但膜層多孔,耐磨性較差,要經(jīng)過固化處理才能提高耐磨性;堿性著黑色法著色時(shí)間較長(zhǎng),但黑膜的耐磨性很好,無需固化處理。

   化學(xué)著黑色法適用含鉻不銹鋼,不適用無鉻只含鎳不銹鋼?；瘜W(xué)著黑色法處理零件時(shí),在著黑色前最好先采用320#金剛砂噴砂、研磨和拋光,這樣才能保證零件表面得到均勻的純黑色。

一、不銹鋼化學(xué)著黑色法溶液

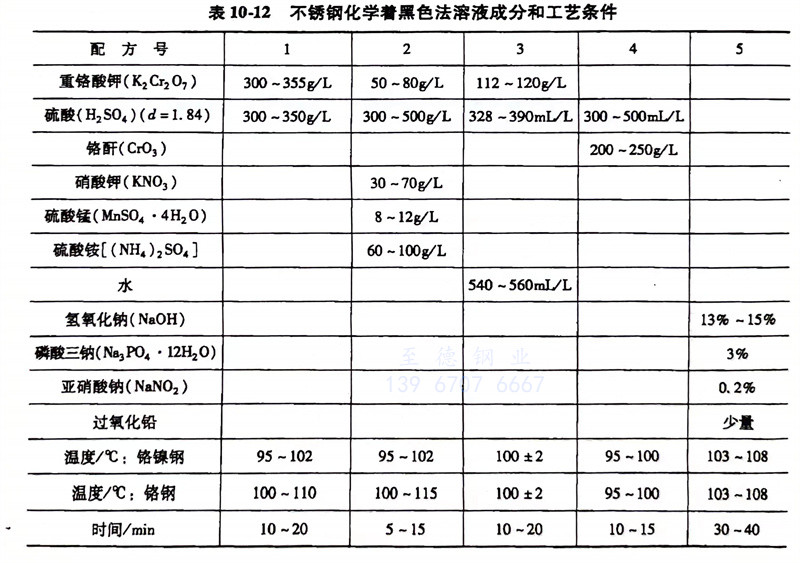

   不銹鋼化學(xué)著黑色法溶液成分和工藝條件見表10-12。

二、不銹鋼化學(xué)發(fā)黑工藝流程

   有機(jī)溶劑除油→晾干 化學(xué)除油→熱水洗(50℃)→冷水洗→去氧化皮(氫氧化鈉溶液400~600g/L,溫度加熱至沸騰,時(shí)間3~6min,沒有氧化皮可不進(jìn)行本工序)→水洗→去黑灰[硝酸(d=1.4)1份,氫氟酸(40%,質(zhì)量分?jǐn)?shù))1.5份,水3.5份,室溫,時(shí)間至黑灰除盡,約15min,沒有黑灰可在硫酸(10%,質(zhì)量分?jǐn)?shù))中活化]→水洗→熱水預(yù)熱(100℃,水浸5~8min)→化學(xué)發(fā)黑→水洗→熱水洗→固化處理→冷水洗→干燥(60~80℃,15~20min) →按需要可涂透明涂料。

三、不銹鋼發(fā)黑膜的固化處理

   由于酸性發(fā)黑的發(fā)黑膜結(jié)構(gòu)呈多微孔狀,使其不耐磨。發(fā)黑后應(yīng)進(jìn)行固化處理,才能提高其耐磨性。固化處理分為電解固化、化學(xué)固化和熱固化。

 1. 電解固化

    電解固化溶液的成分和工藝:

    鉻酐 (CrO3)250g/L;  硫酸 (HS₂O₄)2.5g/L

    溫度: 40℃

    陰極電流密度: 2.5~3A/dm2

    時(shí)間: 15min

    電流開到不析出金屬鉻為度。

 2. 化學(xué)固化

    化學(xué)固化溶液與電解固化溶液相同,但不用通電,其效果稍遜于電解固化。

 3. 熱固化

    熱固化是將發(fā)黑的零件進(jìn)行熱烘烤。

    烘箱溫度120~140℃,烘烤時(shí)間20~40min。熱固化適用于配方3的溶液發(fā)黑獲得的膜層;配方5堿性溶液的發(fā)黑膜比較硬,耐磨性很好,無需進(jìn)行固化處理。
