不銹鋼酸洗有酸液酸洗和酸膏酸洗兩種。

一、酸液酸洗

酸液酸洗又分為兩種:

1. 浸洗法

   將工件浸在酸洗液內(nèi)25~45min,取出后用清水沖洗干凈。其配方:硝酸(密度 1.42g/cm2)的質(zhì)量分?jǐn)?shù)為20%,氫氟酸5%,其余為水,室溫。適用于小工件。

 2. 刷洗法

   適用于大工件,用刷子蘸取酸洗液刷洗,直到呈現(xiàn)白色為止,再用清水洗。其配方是:鹽酸50%(質(zhì)量分?jǐn)?shù))+水50%(質(zhì)量分?jǐn)?shù))。

二、酸膏酸洗

  配方,鹽酸(密度1.18g/cm2) 20mL,水100mL,硝酸(密度1.42g/cm2) 30mL,膨潤(rùn)土 150g。

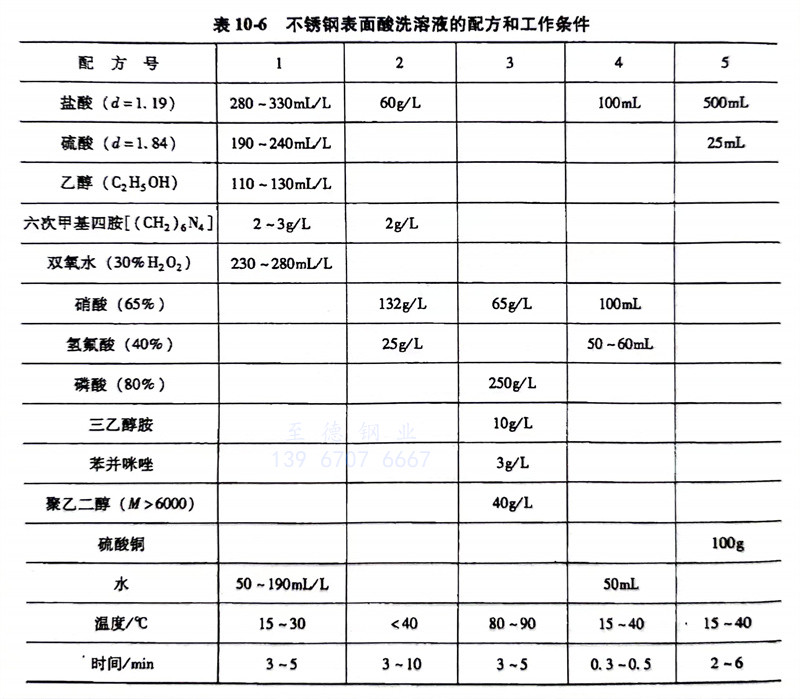

  下面簡(jiǎn)要介紹幾種不銹鋼表面酸洗液的配方及工作條件,見表10-6。

    1. 配方1適用于消除不銹鋼經(jīng)各種機(jī)械加工處理或經(jīng)過(guò)一定時(shí)間使用后表面形成的一層薄而致密的氧化物膜。

    2. 配方2溶液適用于有較厚表面氧化層,如熱壓、焊接件的光亮浸蝕。具有高效、可靠、簡(jiǎn)便的特點(diǎn)。

    3. 配方3溶液適用于不銹鋼機(jī)加工件的光亮浸蝕處理,屬拋光型溶液。

    4. 配方4溶液適用于鑄造不銹鋼的氧化皮酸洗。

    5. 配方5溶液適用于經(jīng)過(guò)熱處理的不銹鋼

      如奧氏體不銹鋼 07Cr18Ni9Ti 和馬氏體不銹鋼 14Cr17Ni2 鋼等。不銹鋼表面附有一層致密難溶的氧化皮,需按下列工藝流程進(jìn)行處理:化學(xué)除油→熱水洗→疏松氧化皮(氫氧化鈉600~660g/L,亞硝酸鈉 200~220g/L,溫度130~140℃,時(shí)間不少于4h)→熱水洗→冷水洗→預(yù)浸蝕[濃鹽酸,六次甲基四胺1% (質(zhì)量分?jǐn)?shù)),室溫,時(shí)間20~30min]→冷水洗→酸洗(配方5)→除水洗→除掛灰(氫氧化鈉500~600g/L,高錳酸鉀30~40g/L,溫度90~100℃,時(shí)間10~30min)→冷水洗→光澤處理(用預(yù)浸液,時(shí)間為2~3min,至褐色膜除盡)→冷水洗。
