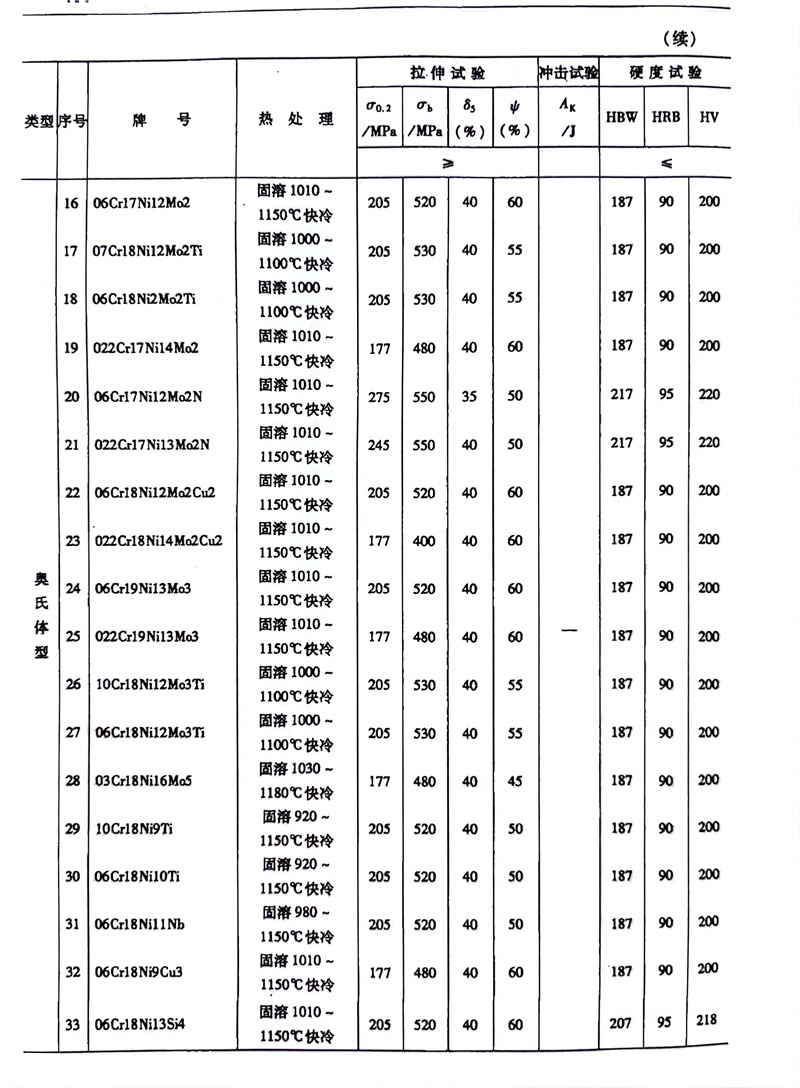

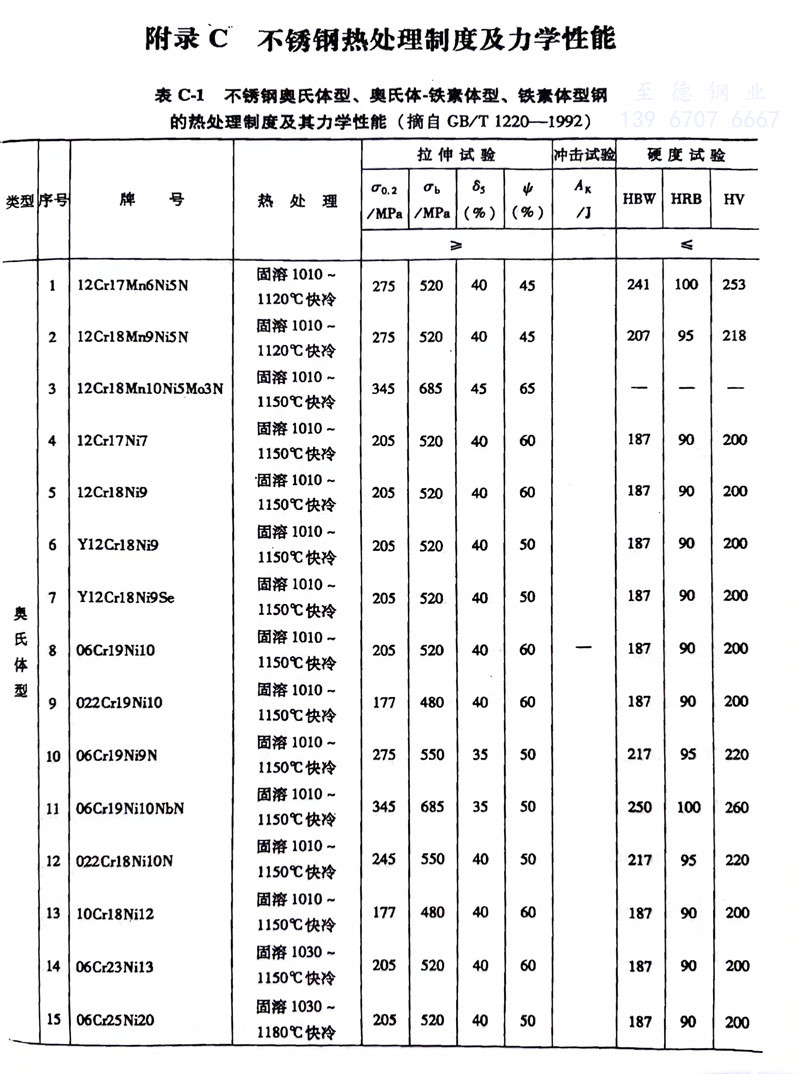

奧氏體不銹鋼、雙相不銹鋼、鐵素體不銹鋼的熱處理制度及其力學性能對照表

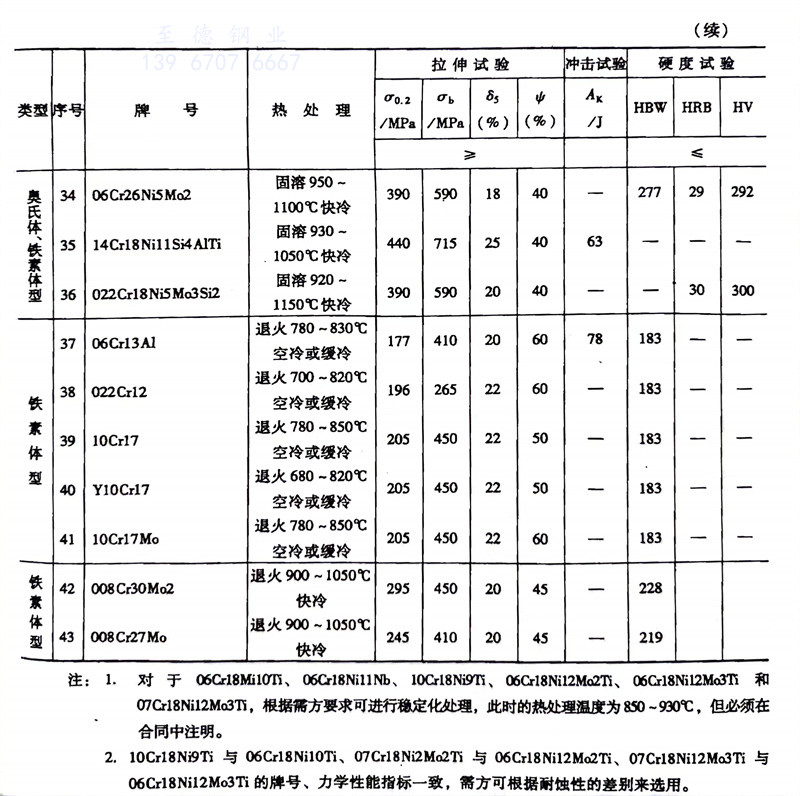

注: 1.對于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據(jù)儒方要求可進行穩(wěn)定化處理,此時的熱處理溫度為850~930℃,但必須在合同中注明。
2. 10Cr18Ni9Ti 與 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與 06Cr18Ni12Mo3Ti 的牌號、力學性能指標一致,需方可根據(jù)耐蝕性的差別來選用。
