17Cr18Ni9（2Cr18Ni9）不銹鋼是在12Cr18Ni9（1Cr18Ni9）不銹鋼的基礎(chǔ)上適當(dāng)增加碳含量而發(fā)展起來的奧氏體不銹鋼，在固溶態(tài)具有良好的塑性、韌性和冷加工性，在氧化性酸和大氣、水、蒸汽等介質(zhì)中的耐蝕性也好。該鋼還具有比12Cr18Ni9（1Cr18Ni9）鋼高的強(qiáng)度。主要用于對耐蝕性和強(qiáng)度要求不高的結(jié)構(gòu)件和焊接件，如建筑物外表面裝飾材料；也可用于無磁部件（如無磁模具）和低溫裝置的部件。

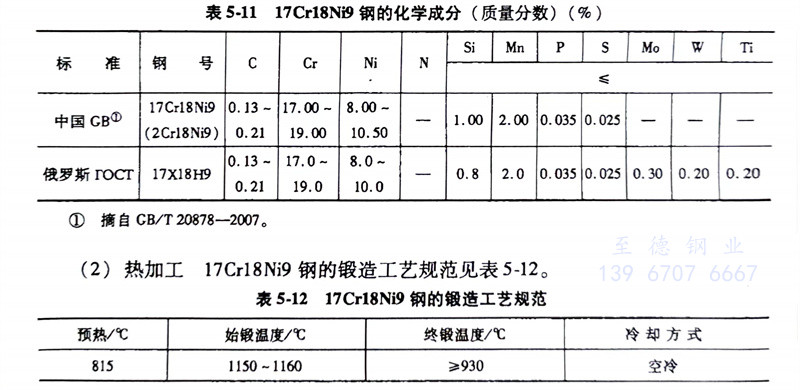

（1）化學(xué)成分： 17Cr18Ni9不銹鋼的化學(xué)成分見表5-11。

（2）熱加工：17Cr18Ni9不銹鋼的鍛造工藝規(guī)范見表5-12。

（3）預(yù)備熱處理：消除加工應(yīng)力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固溶處理： 1010～1150℃，水淬，獲得奧氏體組織。

（5）焊接性： 焊接性良好，可采用各種方法焊接，焊后不需熱處理。
