轉輪規(guī)格與尺寸：轉輪最大直徑為6360mm，重量為125噸。轉輪由分半上冠13個葉片及半下環(huán)拼焊組成整體。
轉輪材質：ZG0Cr13Ni4Mo低碳馬氏體不銹鋼，化學成分與力學性能分別見表6-12和表6-13。

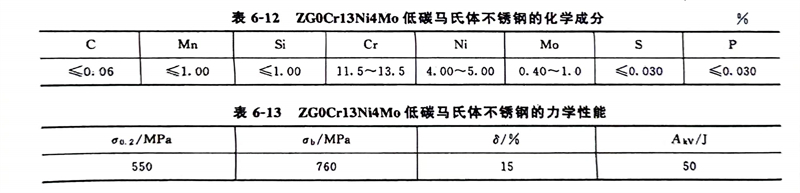

表6-12 ZG0Cr13Ni4Mo低碳馬氏體不銹鋼的化學成分，表6-13 ZG0Cr13Ni4Mo低碳馬氏體不銹鋼的力學性能
焊接工藝；封底采用焊條電弧焊；其他焊縫采用富氬混合氣體（Ar＋2％～4％CO2）保護焊；焊前預熱100℃，道間溫度100～150℃，焊后回火熱處理500℃×8h。焊接參數(shù)列于表6-14。

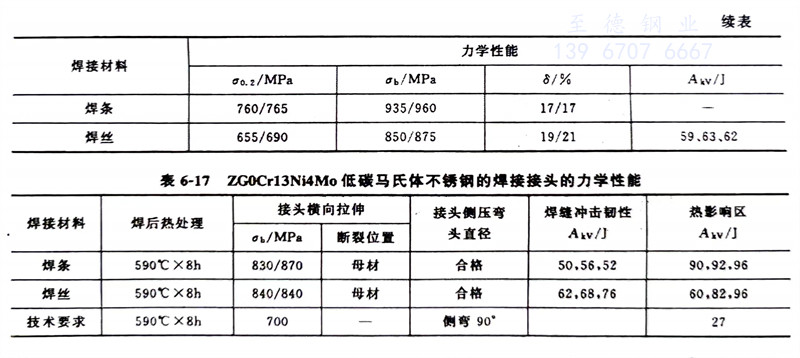

焊接材料：Cr16-Ni5-Mo1合金體系的HS367L焊絲及配套焊條，熔敷金屬的化學成分和力學性能分別列于表6-15和表6-16，接頭的力學性能列于表6-17。
