80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼是含鉻、硅、鎳的馬氏體不銹耐熱鋼，經(jīng)淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。
一、化學成分

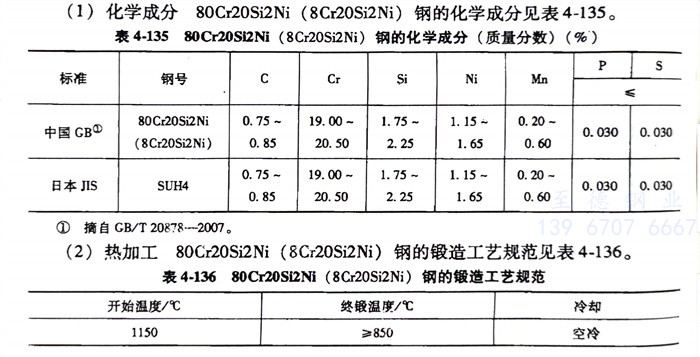

80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的化學成分見表4-135。
二、熱加工
80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的鍛造工藝規(guī)范見表4-136。
三、預備熱處理
退火溫度為800～900℃，緩冷或爐冷至720℃后空冷≤321HBW。
四、淬火及回火
淬火溫度為1030～1080℃，油冷；回火溫度為700～800空冷，硬度≥262HBW。
五、力學性能
80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的室溫力學性能見表4-137。
