15Cr12WMoV（1Cr12WMoV）不銹鋼是含鉻、鉬、鎢、釩的馬氏體不銹耐熱鋼，具有較高的熱強性，良好的減振性及組織穩(wěn)定性，并具有較高的持久強度和持久塑性，工藝性能良好。用于制造透平機葉片、緊固件、轉(zhuǎn)子及輪盤和580℃以下汽輪機葉片、燃汽輪機葉片等。

一、化學成分

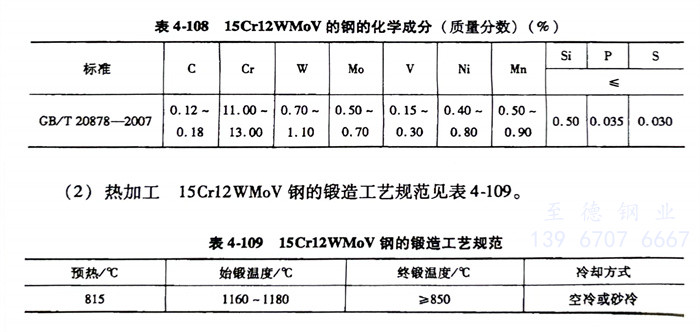

   15Cr12WMoV（1Cr12WMoV）不銹鋼的化學成分見表4-108。

二、熱加工

   15Cr12WMoV（1Cr12WMoV）不銹鋼的鍛造工藝規(guī)范見表4-109。

三、預備熱處理

  預備熱處理的過程如下：

    1. 軟化退火：750～800℃，緩冷。

    2. 完全退火：850～900℃，緩冷。

四、淬火及回火

   淬火溫度為1000～1050℃，油冷；回火溫度為680～700℃，空冷或油冷。

五、力學性能

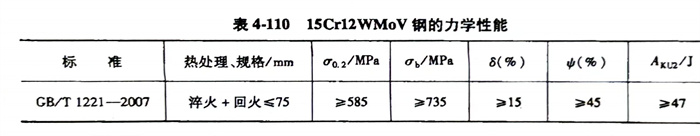

   15Cr12WMoV（1Cr12WMoV）不銹鋼的力學性能見表4-110。
