18Cr12MoVNbN（2Cr12MoVNbN）不銹鋼是馬氏體不銹耐熱鋼，是在21Cr12MoV（2Cr12MoV）鋼的基礎(chǔ)適當增加Nb和N而形成的鋼，由于Nb和N的加入，鋼的強度和耐蝕性有所提高，而且鈮可提高鋼的高溫蠕變斷裂強度。該鋼可用來制造高溫結(jié)構(gòu)零件，如汽輪機葉片、盤、葉輪軸、螺栓等。
一、化學(xué)成分

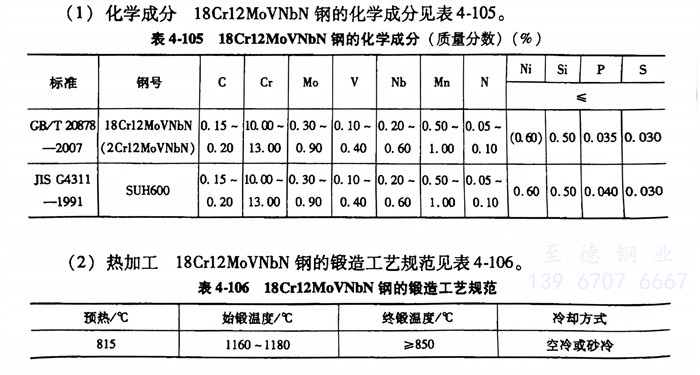

18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的化學(xué)成分見表4-105。
二、熱加工
18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的鍛造工藝規(guī)范見表4-106。
三、預(yù)備熱處理
預(yù)備熱處理的過程如下：
1. 軟化退火：750～800℃，爐冷。
2. 完全退火：850～900℃，爐冷，硬度≤269HBW。
四、淬火及回火
淬火溫度1100～1170℃，油冷或空冷；回火溫度600℃以上，空冷，硬度≤321HBW。
五、力學(xué)性能

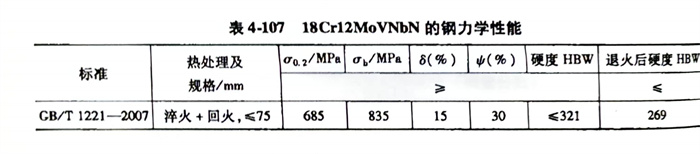

18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的力學(xué)性能見表4-107。
