85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不銹鋼，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態(tài)下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差?？芍谱髂＞摺⑷芯呒伴y座等。

一、化學(xué)成分

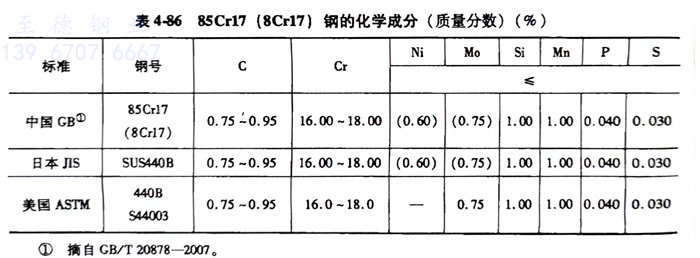

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼的化學(xué)成分見表4-86。

二、熱加工

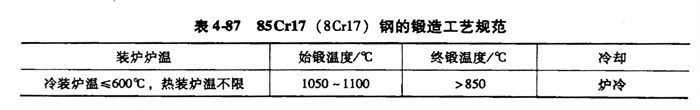

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼鍛造工藝規(guī)范見表4-87。

    應(yīng)特別注意85Cr17（8Cr17）鋼的鍛造工藝，最好采用冷裝加熱（＜600℃），加熱速度不宜太快，尤其是在700℃以下時(shí)，同時(shí)應(yīng)特別控制較高的停鍛、軋溫度，并嚴(yán)格注意緩冷條件。

三、預(yù)備熱處理

  預(yù)備熱處理的過程如下：

    1. 軟化退火：加熱溫度為800～840℃，爐冷到500℃以下出爐空冷，退火組織為珠光體，硬度≤255HBW。

    2. 完全退火：840～920℃，爐冷，硬度≤255HBW。

四、淬火及回火

    淬火溫度1010～1070℃，油冷，硬度≥≥561≥56HRC；回火溫度160～180℃，空冷，硬度≥56HRC。
