17Cr16Ni2、1.4057、431不銹鋼是馬氏體不銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一、化學成分

   17Cr16Ni2、1.4057、431不銹鋼的化學成分見表4-62。

二、熱加工

   17Cr16Ni2、1.4057、431不銹鋼鍛造工藝規(guī)范見表4-63。

三、預備熱處理

  預備熱處理的過程如下：

   1. 低溫退火：加熱溫度為660～680℃，爐冷，退火組織為珠光體。

   2. 高溫退火：加熱溫度為850～870℃，爐冷，退火后硬度≤250HBW。

四、淬火及回火

  17Cr16Ni2、1.4057、431不銹鋼淬火溫度為980～1050℃，油冷或空冷，硬度為44～51HRC。回火溫度為250～300℃，硬度≥40HRC；回火溫度為560～605℃，硬度26~34HRC。

五、力學性能

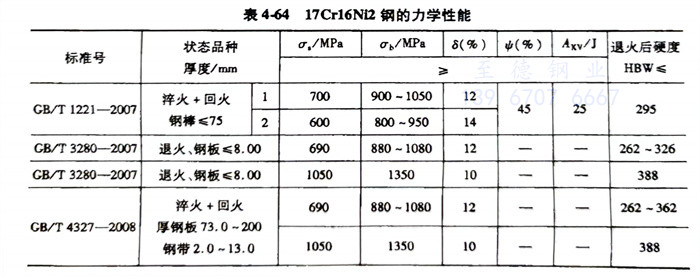

  17Cr16Ni2、1.4057、431不銹鋼的力學性能見表4-64。
