108Cr14Mo4V 不銹鋼是一種高碳高鉻馬氏體不銹鋼，經(jīng)淬火、回火后具有高硬度、高耐磨性和良好的耐蝕性，高溫硬度也較高。該鋼適宜制造在腐蝕環(huán)境和強(qiáng)氧化氣氛中工作的軸承、醫(yī)用手術(shù)刀具和塑料模具等。

一、化學(xué)成分

   108Cr14Mo4V 不銹鋼的化學(xué)成分見表4-38。

二、臨界點(diǎn)

   108Cr14Mo4V 不銹鋼的臨界點(diǎn)見表4-39。

三、熱加工

   108Cr14Mo4V 不銹鋼鍛造工藝規(guī)范見表4-40。

四、預(yù)備熱處理

   退火：加熱溫度為880～1000℃，保溫4～6h；爐冷至600℃保溫2～5h，出爐空冷，硬度為197～241HBW。

五、淬火及回火

   108Cr14Mo4V 不銹鋼淬火溫度為1100～1120℃，油冷，硬度≥58HRC?；鼗饻囟葹?00～525℃，保溫2h，回火4次，硬度為61～63HRC。

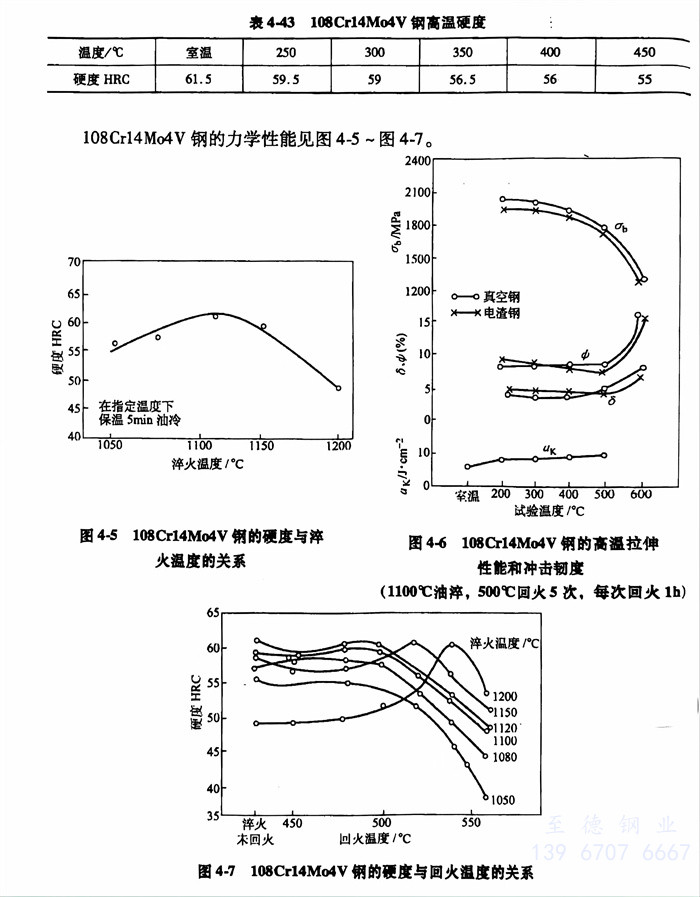

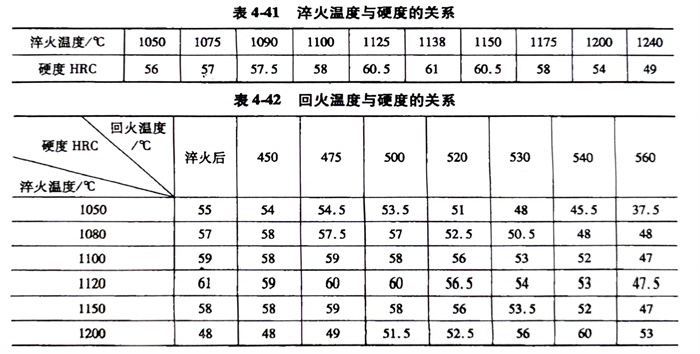

   淬火溫度、回火溫度與硬度的關(guān)系分別見表4-41、表4-42。108Cr14Mo4V 不銹鋼高溫硬度見表4-43。
