Y30Cr13（Y3Cr13）鋼是馬氏體易切削不銹鋼，硫含量較高，改善了30Cr13（3Cr13）不銹鋼的切削性能，并具有30Cr13（3Cr13）不銹鋼耐大氣腐蝕，耐弱酸腐蝕的能力，但焊接性差，用于制造自動車床加工的零件和標(biāo)準(zhǔn)件。
一、化學(xué)成分

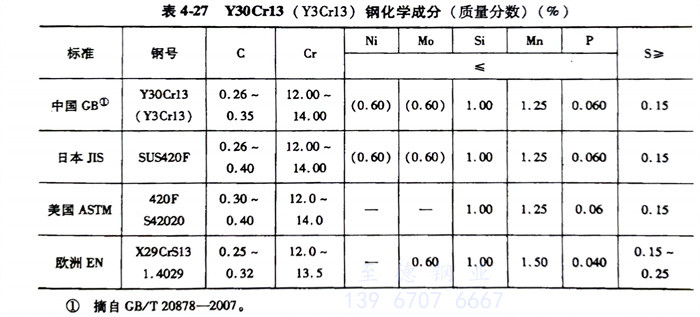

Y30Cr13（Y3Cr13）不銹鋼的化學(xué)成分見表4-27。
二、預(yù)備熱處理
退火溫度800～900℃，緩冷或750℃出爐快冷，硬度≤207HBW。
三、淬火及回火
淬火溫度920～980℃，油冷；回火溫度600～750℃，快冷，硬度217HBW。
四、力學(xué)性能

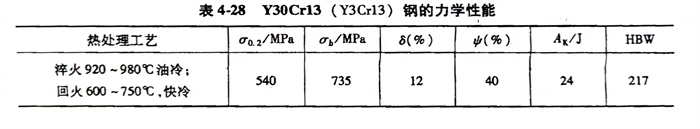

Y30Cr13（Y3Cr13）不銹鋼的力學(xué)性能見表4-28。
