30Cr13（3Cr13）SUS 420J2 鋼屬于馬氏體不銹鋼，其主要性能與12Cr13（1Cr13）、20Cr13（2Cr13）鋼相同，但因其碳含量較高，因此強(qiáng)度、硬度、淬透性和熱強(qiáng)性都較高，在室溫的稀硝酸和弱的有機(jī)酸中具有一定的耐蝕性，但不及12Cr13（1Cr13）和20Cr13（2Cr13）不銹鋼，焊接性差。

 30Cr13（3Cr13）SUS 420J2 不銹鋼在熱處理（淬火及回火）后用作強(qiáng)度要求較高的結(jié)構(gòu)件材料，以及承受高應(yīng)力載荷并在一定腐蝕介質(zhì)條件下的磨損件，如在300℃以下工作的刀具、彈簧；400℃以下工作的軸、螺栓、閥門(mén)、軸承及醫(yī)用工具等，并且適宜制造受到高機(jī)械載荷及腐蝕介質(zhì)作用并在磨損條件下工作的透明、不透明塑料模具等。

一、化學(xué)成分

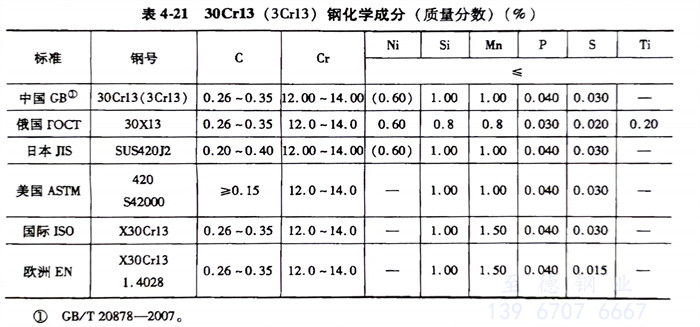

   30Cr13（3Cr13）SUS 420J2 不銹鋼的化學(xué)成分見(jiàn)表4-21。

二、臨界溫度

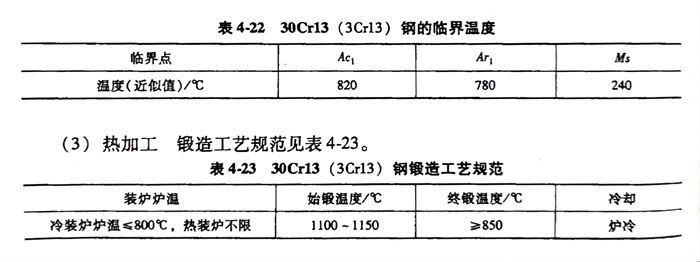

   30Cr13（3Cr13）SUS 420J2 不銹鋼的臨界溫度見(jiàn)表4-22。

三、熱加工

    30Cr13（3Cr13）SUS 420J2 不銹鋼鍛造工藝規(guī)范見(jiàn)表4-23。

   30Cr13（3Cr13）SUS 420J2 不銹鋼的導(dǎo)熱性差，應(yīng)力較大，應(yīng)先慢加熱到850℃，然后快速加熱到1120℃；對(duì)鍛造后的制品，應(yīng)特別注意緩冷，最好在熱砂中或在爐中緩冷；高溫對(duì)變形阻力較大，壓下量可小些，終鍛溫度應(yīng)稍高些。

四、預(yù)備熱處理

  預(yù)備熱處理的過(guò)程如下：

   1. 退火： 加熱溫度為750～800℃，爐冷，硬度≤207HBW。

   2. 完全退火： 加熱溫度為860～900℃，爐冷，硬度≤207HBW。

五、淬火及回火

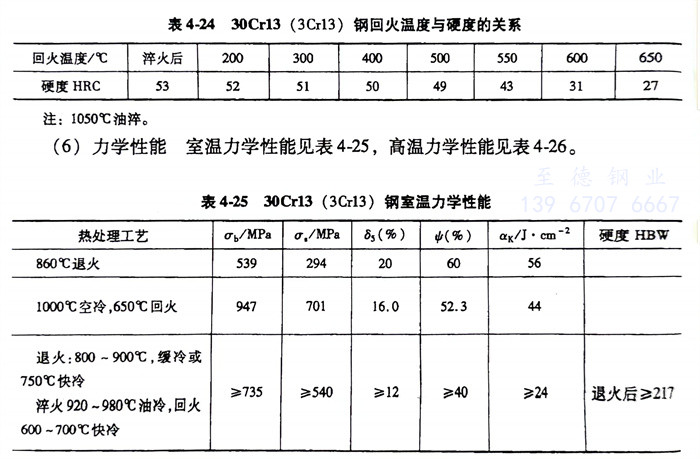

    30Cr13（3Cr13）SUS 420J2 不銹鋼淬火溫度為1020～1050℃，油冷或空冷，硬度為52～54HRC；回火溫度200～300℃，硬度為50～52HRC，回火溫度與硬度的關(guān)系見(jiàn)表4-24。

六、力學(xué)性能

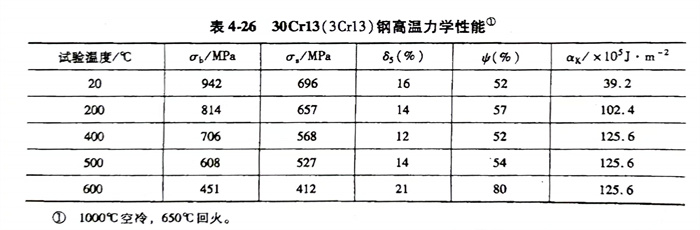

   30Cr13（3Cr13）SUS 420J2 不銹鋼室溫力學(xué)性能見(jiàn)表4-25，高溫力學(xué)性能見(jiàn)表4-26。
