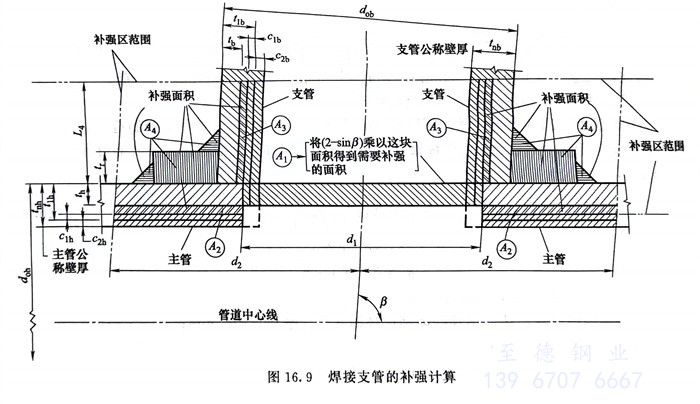

焊接支管的補強計算在GB50316、SH 3059、GB／T 20801、ASME B31.1、ASME B31.3等規范中均有介紹。焊接支管的補強計算如圖16.9所示。

  支管軸線與主管軸線斜交的結構形式，圖中支管軸線與主管軸線的夾角β應介于45°～90°之間。主管為焊接管時，焊縫應位于主管的斜下方。

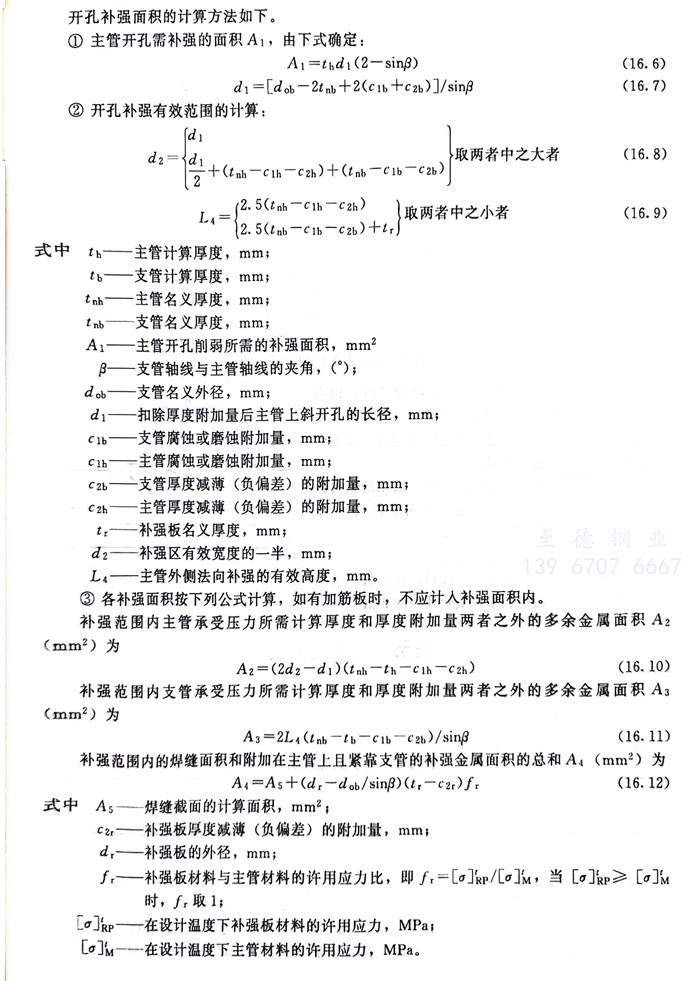

 開孔補強面積的計算方法如下：

   補強面積計算結果應符合下式規定：  A₂+A₃+A₄ ≥ A₁   (16.13)

  主管上多支管的補強，應符合下列規定：當主管上任意兩個或兩個以上相鄰開孔的中心距小于相鄰兩孔平均直徑的2倍，其補強范圍重疊時，如圖16.10所示，這兩個或兩個以上的開孔必須按前面的敘述進行補強計算，并采用聯合補強方式進行補強。采用聯合補強時，總補強面積不應小于各孔單獨補強所需補強面積之和，置于兩相鄰孔之間的補強面積至少應等于各孔所需補強面積之和的50％，且此兩相鄰孔中心距至少應等于兩開孔平均直徑的1.5倍。在計算補強面積時，任何部分截面不得重復計入。

  管道開孔補強的兩種方法：補強圈補強，以全熔透焊縫將內部或外部補強圈與支管、主管相焊；整體補強，增加主管厚度，或以全熔透焊縫將厚壁支管或整體補強鍛件與主管相焊。

  采用補強圈補強時應遵守的規定：采用的鋼材標準抗拉強度Rm≤540MPa；主管壁名義厚度δn≤38mm；補強圈厚度應不大于1.58δn。

工程應用：某管子支管補強設計

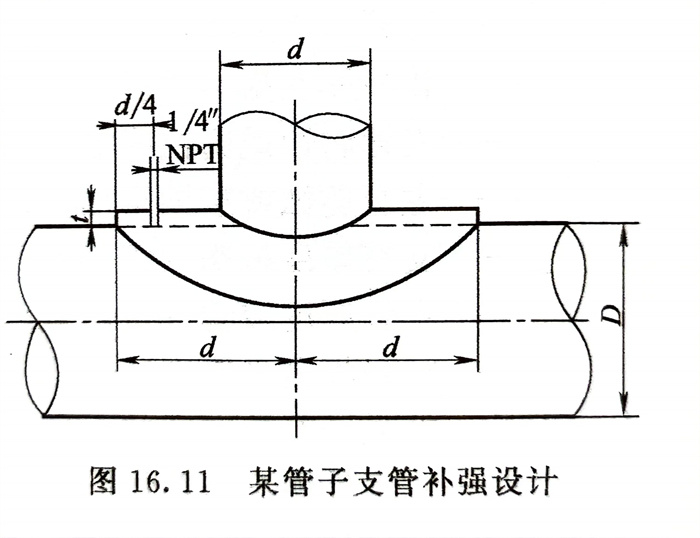

  某管子支管補強設計見圖16.11，補強板的材料與主管相同。補強板的長度是支管外徑的2倍。
