《工業(yè)金屬管道設計規(guī)范》GB 50316 對焊后熱處理的規(guī)定：碳鋼管道壁厚大于或等于19mm時應進行焊后熱處理；管道焊后需要熱處理的厚度及要求除按GB 50316 的規(guī)定外還應符合GB 50235《現(xiàn)場設備、工業(yè)管道焊接工程施工規(guī)范》、GB 50184《工業(yè)金屬管道工程施工質量驗收規(guī)范》的規(guī)定；當15CrMo材料含碳量高于0.15％時任何壁厚均宜進行焊后熱處理；當管子或管件采用焊接連接時推薦的預熱和熱處理要求所采用的壁厚應是連接接頭處的較厚壁厚，其他例外情況見 GB 50316所述。

  SY／T 0011《天然氣凈化處理廠設計規(guī)范》的6.3.10條規(guī)定“在酸性環(huán)境中使用的碳鋼管道及設備應進行焊后熱處理”。

  SY 4209《石油天然氣建設工程施工質量驗收規(guī)范 天然氣凈化處理廠工程》中說明含量大于5％的焊縫熱處理后要進行硬度檢查。

  GB 50236《現(xiàn)場設備、工業(yè)管道焊接工程施工規(guī)范》中僅對壁厚大于30mm的有溫度要求，而薄壁管未有要求及做法。

  SH 3059 規(guī)定以下情況需要焊后熱處理。

  ①. 在濕H2S應力腐蝕環(huán)境中，壓力管道需經焊后熱處理，熱處理后焊縫（含熱影響區(qū)）的硬度不大于200HB。

  ②. 在液氨應力腐蝕環(huán)境中，使用低碳鋼和低合金高強度鋼（包括焊接接頭）。對于Q235-A、Q235-B、Q235-C、20、16Mn鋼，應焊后進行消除應力熱處理。對于15MnV、18MnMoNb低合金高強度鋼，焊后必須進行消除應力熱處理。

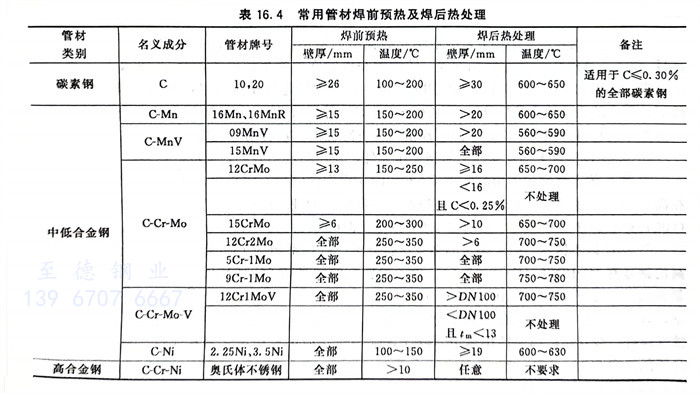

常用管材焊前預熱及焊后熱處理（表16.4）
