一、公用工程軟管站的概念

  ①. 公用工程軟管站（有的也稱作軟管站、公用工程站等）是以吹掃、清洗、置換、維修和小范圍滅火等需要而設置的。公用工程站一般由管道、閥門、軟管及其配套快速接頭等組成，其使用介質通常為蒸汽、氮氣、壓縮空氣（有的稱為工廠風）、清潔水。根據工藝需要以及公用工程站設置位置的不同，選用上述1～4種介質的管線。

  ②. 在新建、改建、擴建工程設計中均需考慮公用工程軟管站的設計。

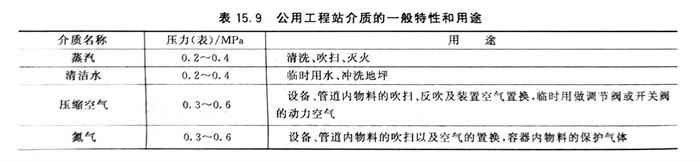

  ③. 公用工程站介質的一般特性和用途見表15.9。

二、公用工程軟管站的布置設計

  ①. 公用工程軟管站的設置區域、數量及服務介質由工藝專業確定，并標注在裝置總平面圖上。

  ②. 在裝置內的軟管站通常選用15～20m長的軟管。軟管站的位置不應影響正常通行、操作和維修，如設在管廊的柱旁、靠近平臺的欄桿處、塔壁旁邊等。

  ③. 在塔附近，軟管站可設置在地面和所有人孔的操作平臺上。有的工程，每兩層設置一公用工程站，設備頂平臺上一般需設置一臺。

  ④. 在爐子附近，軟管站的設計要求：圓筒爐，設在地面上和主要操作平臺上；箱式爐，設在地面上和主要操作平臺的一端；多室的箱式爐，設在地面上和主要操作平臺的一端。

  ⑤. 換熱器和泵區，應設在地面上靠近柱子處。

  ⑥. 在框架上，軟管站可設置在每層樓面上（或根據工藝的要求）。

  ⑦. 界區外軟管站的位置應設在需要的地方，如泵房、汽車裝車或火車裝車站、界外管道的吹掃口、置換接口附近，必要時可設在物料管道低點排凈口處。

  ⑧. 對于裝置中間罐區，公用工程站應設置在罐區圍堰外、罐區和泵之間的地面上、圍堤四周靠罐附近的地面上。對于大型罐區，也可在罐區圍堤內罐與罐之間設置公用工程站，以滿足15～20m半徑的覆蓋面積。

  ⑨. 對多層廠房和框架，每層上應設置公用工程軟管站。

三、公用工程軟管站管道配管設計

  ①. 公用工程軟管站的各類管道宜從管廊上總管的頂部引出。

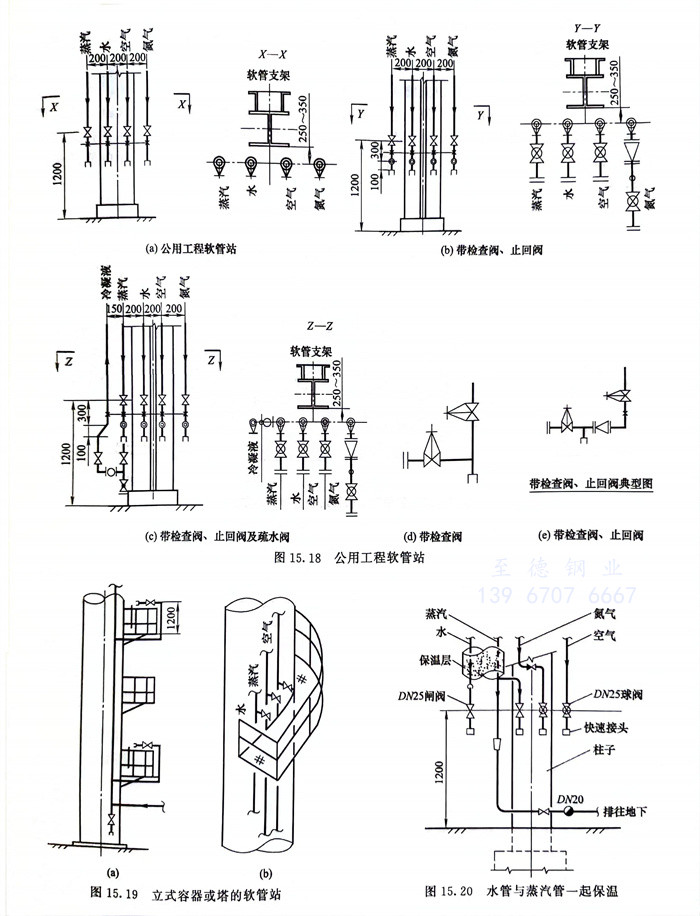

  ②. 公用工程軟管站的切斷閥宜設在操作平臺或地面以上1.2m處。如軟管站高于管廊上的總管時，可參照塔平臺的軟管站布置閥門，見圖15.18。

  ③. 立式容器的軟管站宜布置在立式容器和它的平臺之間的空隙內，如圖15.19所示，其軟管接頭應朝下安裝，若條件允許可水平安裝。但軟管連接管不得妨礙人孔蓋的開啟。

  ④. 軟管站的管道一般均為DN25，特殊要求除外。管子、管件、閥門等材料選用應符合管道等級規定。與軟管相連接宜采用快速管接頭，各介質管道所用接頭的形式或規格宜有所區別。

  ⑤. 如果工藝或項目有要求，在某些介質的切斷閥前加裝止回閥。止回閥應安裝在水平管道上。

  ⑥. 在寒冷地區為了防凍，宜將水管與蒸汽管一起保溫，如圖15.20所示，使蒸汽管起到伴管的作用，但應使兩管之間保持適當間距，使水管不凍結亦不過熱。

  ⑦. 布置位置低于蒸汽總管軟管站的蒸汽管，當項目有要求，可在其切斷閥前設疏水閥組，隨時排放冷凝液。如工藝要求回收蒸汽冷凝液，即將疏水閥組后管線引回蒸汽冷凝液總管。布置高于蒸汽總管的軟管站的蒸汽管不需設疏水閥組。

四、軟管的配置

  ①. 一個公用工程軟管站所配用的軟管數量：在無特殊要求下，可配用兩根，一根用于熱水、蒸汽，一根用于氮氣、壓縮空氣和水。

  ②. 在合適的位置設置兩個軟管架，以便吊掛軟管、

  ③. 有的裝置設計時，沒有按每個公用工程軟管站配置一套軟管，而是每幾個公用工程款管站配置一套軟管。

工程應用：公用工程軟管站快速接頭方位的設計

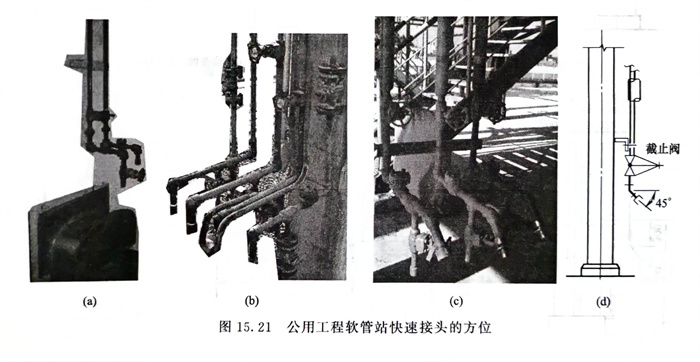

  公用工程軟管站快速接頭的方位，見圖15.21。有的工程設計成了圖15.21（a）、（b）所示的樣式，快速接頭的方向垂直向下，有的工程設計成了圖15.21（c）、（d）所示的樣式，快速接頭的方向垂直向下45°。工廠操作維護人員普遍認為圖15.21（c）、（d）所示的樣式更加方便、好用。
