1. 管間跨接

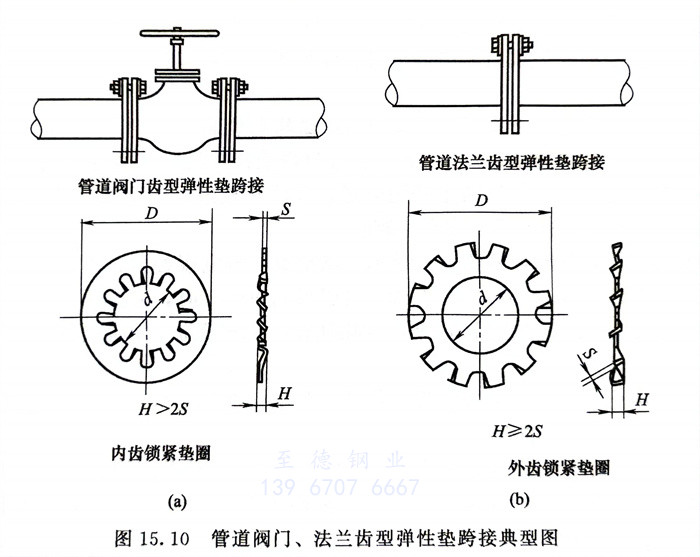

  ①. 管道通過法蘭連接、焊接和螺紋連接等方式與設備相連，對于法蘭連接，一般情況下是法蘭通過螺栓、螺母的連接可將靜電導走，并不需要另做法蘭跨接線設計。在螺栓連接處，如果導電效果不良時，可在法蘭螺栓上增設金屬齒型墊片的方法加以解決，見圖15.10。

  ②. 當工藝物料有特殊要求或法蘭連接的管道系統是絕緣狀態，法蘭的跨接線就要進行設計，以確保靜電能迅速通過法蘭跨接線傳導至設備接地板導走。對于管道與設備管口相連處的法蘭跨接由于其管口一般沒有接地板，管口端跨接線纏在螺栓上用螺母壓緊，必要時加用金屬齒形墊片。

  ③. 有靜電接地要求的管道，各段管子間應導電。當金屬法蘭用金屬螺栓或卡子緊固時，當每對法蘭或螺紋接頭間電阻值超過0.03Ω時，應設導線跨接。

   跨接線采用截面積大于6m㎡的銅芯軟絞線。接地銅線推薦使用電氣專業常用的多股銅芯聚氯乙烯絕緣電線，截面積6m㎡、16m㎡或25m㎡電線以及Φ6mm圓鋼等。

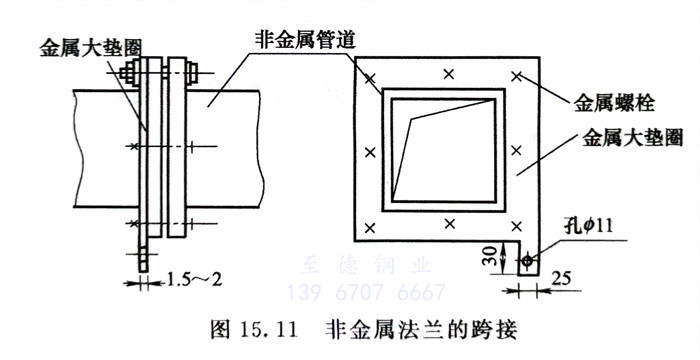

  ④. 塑料等非金屬法蘭用金屬螺栓緊固連接，可加金屬大墊圈，使所有螺栓均相接在一起，然后再引出去接地?？缃邮疽鈭D見圖15.11。

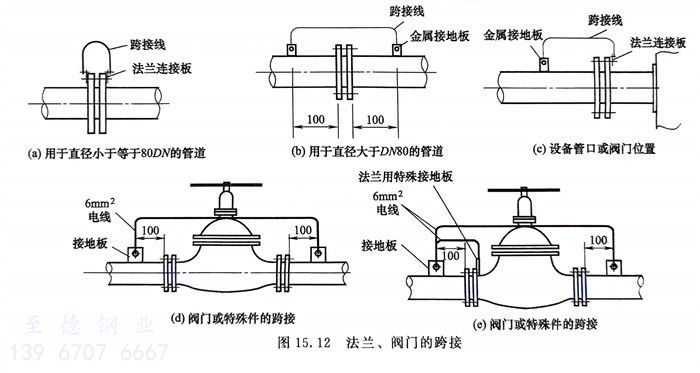

  ⑤. 法蘭、閥門的跨接方式見圖15.12。

2. 管際跨接

  ①. 平行管道凈距離小于100mm時，每隔20米加跨接線。

  ②. 交叉管道凈距離小于100mm時，加跨接線。

  ③. 管道凈距離大于100mm時按獨立管線處理。

  ④. 跨接線采用截面積大于6m㎡的銅芯軟絞線。

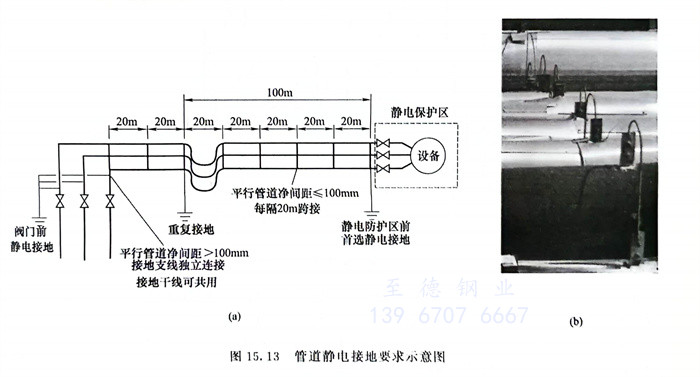

  管道靜電接地要求如圖15.13所示。
