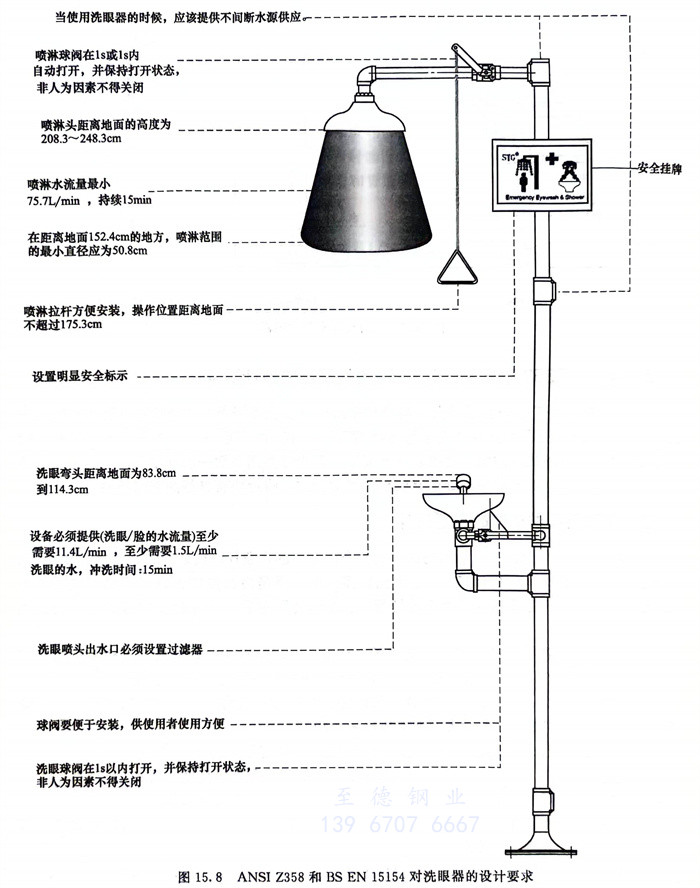

BS EN 15154《應急安全淋浴器》與ANSI Z358《安全淋浴器》對洗眼器的設計要求是一致的，見圖15.8。洗眼器安裝位置與危險物的距離在10s內，且在同一水平面上，途中沒有任何障礙物。洗眼器提供的水源溫度：16～38℃。至少每星期激活一次洗眼器，根據標準每年對洗眼器進行檢查。洗眼器在高處要有明顯醒目的標志，附近要有良好的照明條件。

一、洗眼器和淋浴器的布置設計

  ①. 對強毒性物料及具有化學灼傷的腐蝕性介質危害的作業環境區域內，需要設置洗眼器、淋浴器，其服務半徑小于等于15m。通常洗眼器、淋浴器是由制造廠成套供貨的。洗眼器應適用于只對臉部或眼睛可能造成傷害的場所。事故淋浴器應適用于只對身體可能造成傷害的場所。

  ②. 洗眼器、淋浴器應布置在地面上或塔、泵附近，不應影響正常通行、操作和維修。例如洗眼器、淋浴器布置在管廊的柱子旁，應在軟管站布置圖上表示位號及定位尺寸。

  ③. 噴淋洗眼設施頂部應設置緊急救護標志牌，其內容應包括但不限于：用文字表明該設備的功能和作用；用圖形、圖示表明文字描述的功能。

  ④. 噴淋洗眼設施頂部或附近應設置聲光報警裝置，且信號宜送至控制室。

  ⑤. 噴淋洗眼設施安裝高度應符合下列要求：洗眼器噴頭距地面高度宜為0.84～1.14m；噴淋器淋浴噴頭距地面高度宜為2.08～2.44m，拉手距地面高度不大于1.75m。

  ⑥. 安裝基礎應符合下列要求：當設備設置在地面時，采用混凝土基礎；當設備設置在框架的鋼平臺上時，采用焊接固定。

  ⑦. 采用生活用水，連續供水時間不應少于20min。在我國，水質應符合GB 5749的要求。當設備設置在框架的鋼平臺上時，宜設有接水盤。

二、洗眼器和淋浴器管道的配管設計

  ①. 洗眼器、淋浴器接入的生活飲用水，通常來自地下。如果來自管廊，應從總管頂部引出。

  ②. 在寒冷的地方或季節，接入洗眼器、淋浴器的生活飲用水管線必須采取防凍措施。常用方式如下。

   a. 切斷閥設在地下冰凍線以下，閥后管線加排放孔及沙坑以排凈管內存水。

   b. 洗眼淋浴器及管道系統采用電伴熱。

   c. 選購帶電伴熱的洗眼淋浴器。

   d. 洗眼器、淋浴器經常被組合成一體，以便減少費用和節省占地空間。

 ③. 供水管道應設置過濾器，防止水中攜帶固體顆粒進入眼睛。

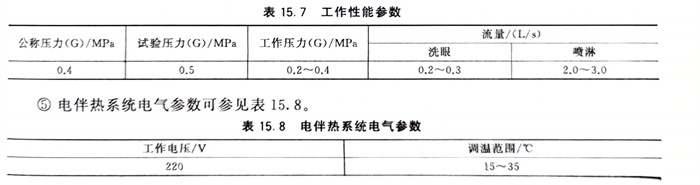

 ④. 工藝主要工作性能參數，可參考表15.7。

 工程應用：某裝置洗眼器的配管設計及軸測詳圖

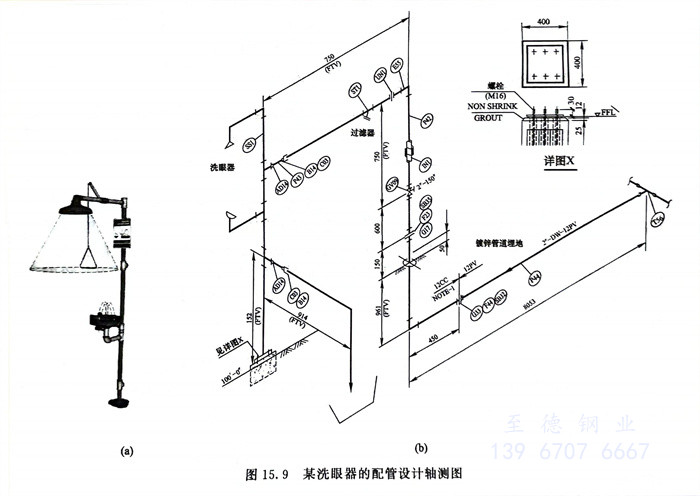

   圖15.9是筆者負責設計的某裝置洗眼器的配管設計及軸測詳圖。由于是改造項目，僅有120個管線號，沒有使用3D軟件，軸測圖都是用CAD設計的。

  洗眼器、淋浴器是由制造廠成套供貨，連接的管道需要做詳細的配管設計并統計材料。
