影響埋弧焊接不銹鋼管操作因素主要有以下兩點：
一、焊絲傾斜方向的影響

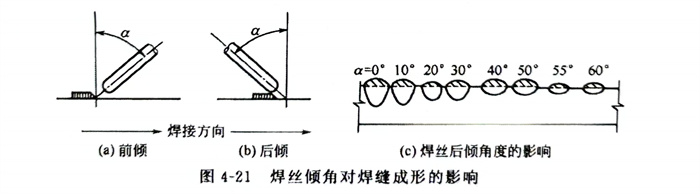

焊絲傾斜方向分為前傾和后傾兩種，如圖4-21所示。焊絲傾角的大小不同，電弧對熔池的力和熱作用也就不同，從而影響到焊縫成形。當(dāng)焊絲以一定傾角向后傾時，電弧力對熔池金屬的后緣作用減弱，熔池底部的金屬受熱減少，故熔深變淺，如圖4-21（c）所示。后傾角愈大，熔深愈淺，而熔寬增寬。相反，當(dāng)焊絲做適當(dāng)前傾時，可少許增加熔深。焊絲前傾斜通常較少采用，只有在特定情況下使用，如焊接小直徑圓筒形焊件的環(huán)焊縫時采用這種方法。
二、焊縫傾角（inclination of weld axis，焊縫軸線與水平面之間的夾角）對焊縫成形的影響

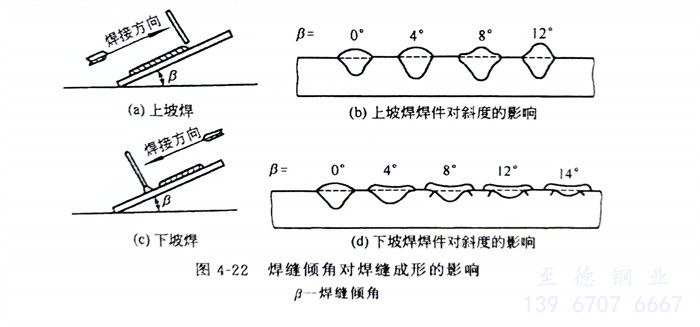

焊件在傾斜位置焊接時，有上坡焊和下坡焊之分，如圖4-22所示。上坡焊、下坡焊對焊縫成形的影響明顯地不同。上坡焊時，焊縫余高過高，兩側(cè)易出現(xiàn)咬邊，焊縫表面成形明顯惡化，實際工作中應(yīng)避免采用上坡焊。下坡焊與上坡焊相反，焊縫的熔深和余高均有所減小，而焊縫寬度略有增加，焊縫成形得到改善。在焊接圓筒焊件的內(nèi)、外環(huán)焊縫時，一般均采用下坡焊，以減少發(fā)生燒穿的現(xiàn)象，并改善焊縫成形。但焊件下坡焊的角度過大時，熔深減小可能產(chǎn)生未焊透焊接缺陷。
