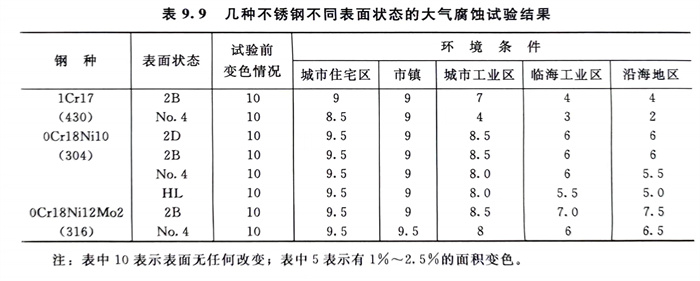

表9.9列入了在幾種大氣條件下，幾種常用不銹鋼不同表面加工的耐蝕性對(duì)比。從表9.9中的結(jié)果可知：表面為2B者耐蝕性優(yōu)于2D、No.4和HL；0Cr18Ni12Mo2優(yōu)于0Cr18Ni10、0Cr18Ni10優(yōu)于1Cr17；1Cr17不能在臨海和沿海區(qū)使用，0Cr18Ni10的No.4表面在臨海工業(yè)區(qū)也不能使用。由于1Cr17鐵素體不銹鋼在一些大氣中不能滿足要求，為此，在建筑外用鐵素體不銹鋼中已經(jīng)開發(fā)了含鉬和含鈦、鈮的許多鐵素體不銹鋼牌號(hào)，如00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和高純Cr30Mo2（Ti，Nb）等，國(guó)外已在臨海大型建筑物上大量應(yīng)用。

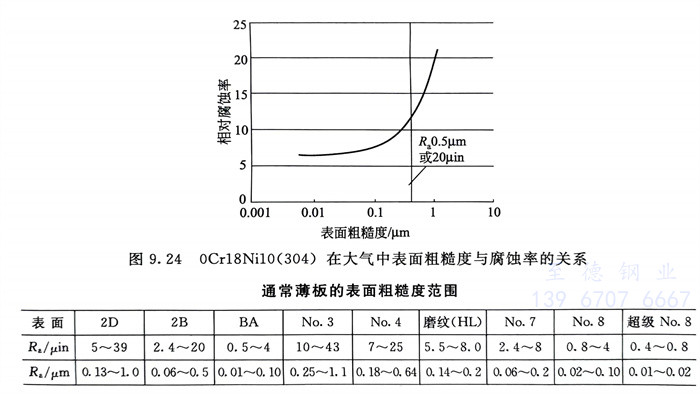

  圖9.24系在大氣中表面粗糙度對(duì)冷軋0Cr18Ni10（304）不銹鋼薄板耐蝕性的影響。從表面粗糙度范圍與表面加工等級(jí)之間的關(guān)系可知：在大氣中，當(dāng)選用0Cr18Ni10不銹鋼的表面加工為2D和No.4時(shí)，因表面粗糙度已超過(guò)Ra0.5μm 見圖9.24附表），腐蝕率顯著增加，選用時(shí)要加以注意。

  在大氣中，不銹鋼的表面粗糙度越低，不銹鋼的耐蝕性越好，一般解釋為表面越光滑，表面的沉積污染物越少，而且在雨水的沖刷下極易清除，點(diǎn)蝕難以在表面形成；同時(shí)，表面越粗糙，不僅沉積的污染物越多，而且大氣中的Cl-等也越易附著。一些研究還指出，粗糙的表面加工，表面膜中的Cr／Fe也低，耐蝕性也差。
