圖9.20系國產321不銹鋼管材裝配成設備后，經短期使用后便在表面劃傷缺陷處出現了應力腐蝕破壞。圖9.20（a）為鋼管表面的劃傷處，而圖9.20（b）則為劃傷處經拋光所顯示出的大量垂直于劃痕的應力腐蝕裂紋。對劃傷處進行殘余應力實測，其數值竟高達近500MPa。我們?cè)谌粘９ぷ髦羞€遇到不銹鋼板材打字頭處，用戶加工成不銹鋼零件的車痕處，經使用后也常常因產生應力腐蝕裂紋而報廢的問題。為此，不銹鋼不允許有造成表面高殘余應力的機械損傷存在。

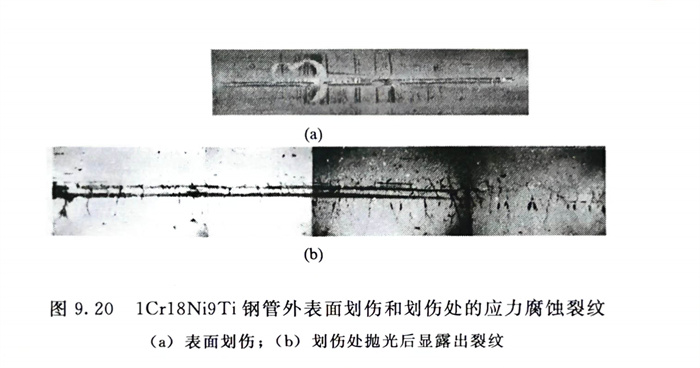

圖9.20 1Cr18Ni9Ti鋼管外表面劃傷和劃傷處的應力腐蝕裂紋
