在不銹鋼的化學(xué)成分、組織和性能滿足標準和技術(shù)條件要求的同時，為更好地保證不銹鋼的質(zhì)量，進一步優(yōu)化鋼的性能，提高鋼的純凈度最為關(guān)鍵。國產(chǎn)不銹鋼有時化學(xué)成分、組織結(jié)構(gòu)和宏觀性能可滿足標準要求，但很多性能常常與國外進口不銹鋼實物水平有差距，純凈度間的差距較大是一個重要原因。

  下面列出了由于純凈度的提高對不銹鋼的耐蝕性的影響，國外一些實驗室試驗和大量統(tǒng)計所取得的結(jié)果見圖9.12～圖9.14。

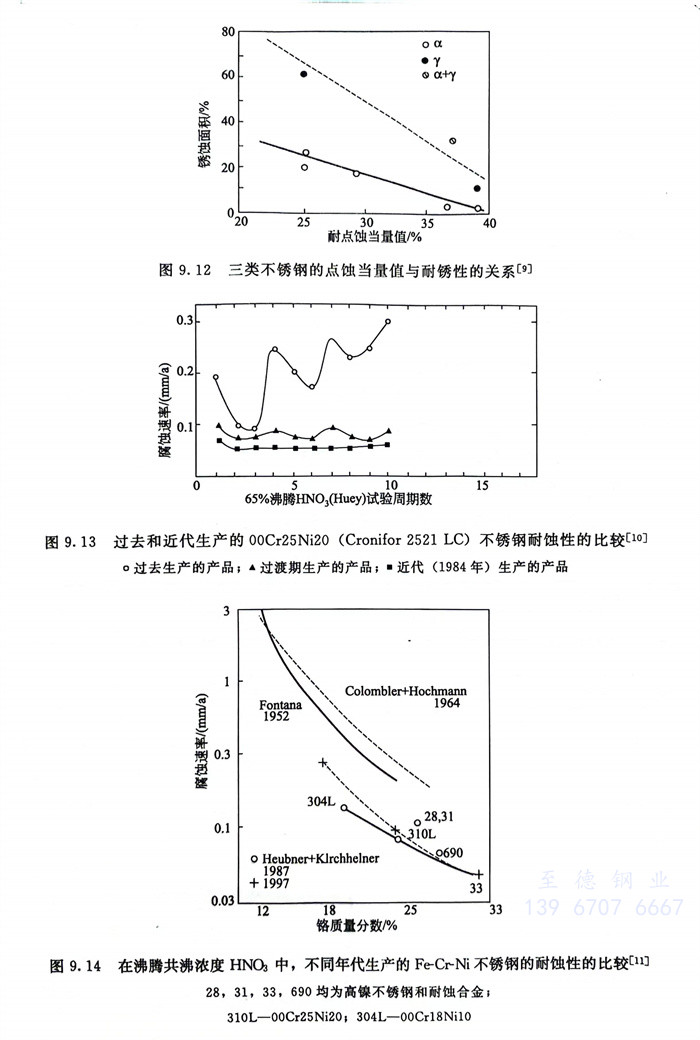

  圖9.12系耐點蝕當量值( [ Cr ] + 3.3 [ Mo ] + 16 N ] )）對五大類不銹鋼中耐蝕性最佳的奧氏體、鐵素體和雙相三類不銹鋼銹蝕面積的影響?？梢钥闯?，在相同耐點蝕當量值條件下，鐵素體不銹鋼的耐銹蝕性遠優(yōu)于奧氏體不銹鋼，也優(yōu)于雙相不銹鋼。研究表明，這并不是由于鋼的組織結(jié)構(gòu)不同，而是由于鐵素體不銹鋼的純凈度高。

  圖9.13系采用硝酸法試驗對過去生產(chǎn)的00Cr25Ni20（Cronifor 2521 LC）與近代（1984年）生產(chǎn)的同一牌號，由于生產(chǎn)工藝的變化對鋼的耐蝕性的影響?？梢钥闯觯航a(chǎn)的（通過爐外精煉并加工生產(chǎn)的）較過去生產(chǎn)的（電弧爐冶煉等）同一不銹鋼牌號不僅耐蝕性顯著提高，而且耐腐蝕的穩(wěn)定性也極佳。

  圖9.14系更為有意義的結(jié)果。通過對1952年、1964年和1987年、1997年所生產(chǎn)的不同鉻量的Fe- Cr - Ni不銹鋼和高鎳耐蝕合金的耐蝕性的對比，可以明顯看出,1952年和1964年所生產(chǎn)的Fe-Cr-Ni不銹鋼和合金,與1987年和1997年所生產(chǎn)的不銹鋼和合金相比,后者的耐蝕性遠遠優(yōu)于前者。發(fā)表此結(jié)果的作者認為這主要是由于不銹鋼生產(chǎn)工藝技術(shù)的進步,不銹鋼和耐蝕合金的純凈度的提高和均勻性的改善而產(chǎn)生的良好效果。
