一、來(lái)源

   廢鋼，包括返回鋼和生鐵等；鐵合金，包括鎳、海綿鐵等以及脫氧劑和造渣材料。

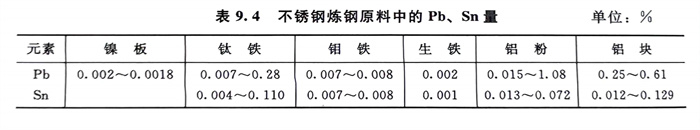

   表9.4列出了國(guó)內(nèi)煉鋼原料中的Pb、Sn含量。

二、特性

   不銹鋼中最常見(jiàn)和最為有害的是鉛(Pb)、錫(Sn)、銻(Te)、鉍(Bi)和砷(As)等五大元素。這些元素的熔點(diǎn)低;在鋼中的固溶度小(或根本不固溶);與鋼的基體相比,熱膨脹系數(shù)差別較大。

三、有害作用

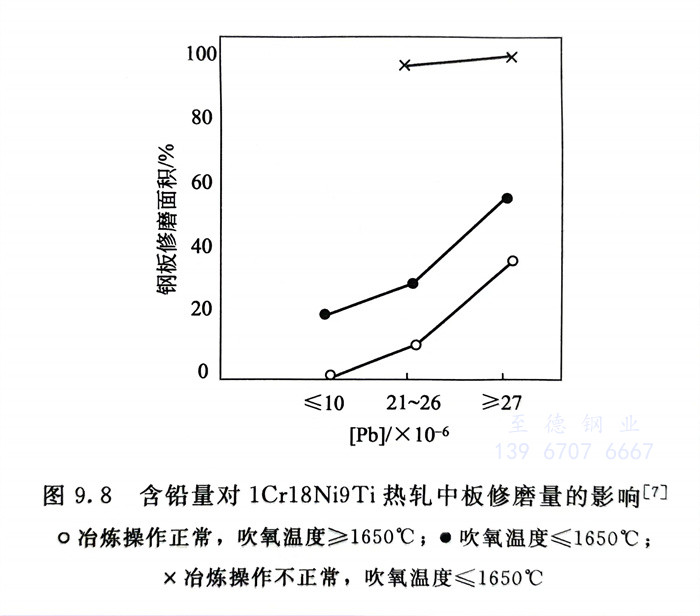

   由于這些元素所具有的特性,在不銹鋼凝固過(guò)程中,它們會(huì)在晶內(nèi)和沿晶界以及沿a/γ相界析出,并常常在晶界和相界產(chǎn)生偏析;在熱加工溫度下,晶界和相界處于熔融態(tài)而使鋼的結(jié)合力下降,加之,這些元素與基體的熱脹系數(shù)的差異導(dǎo)致在不銹鋼熱加工過(guò)程中極易開(kāi)裂,不僅增加鋼坯的修磨量(圖9.8),而且會(huì)造成大量廢品。國(guó)內(nèi)某廠(chǎng)就曾一次判廢1Cr18Ni9Ti板坯數(shù)百?lài)?。分析表?鋼中Pb、Sn 在晶界和 a/γ相界的濃度比基體高76~177倍(Pb)和5~24倍(Sn)。

   對(duì)1Cr18Ni9Ti的研究結(jié)果表明,出現(xiàn)“熱脆”時(shí)的臨界鉛當(dāng)量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。

   國(guó)內(nèi)1Cr18Ni9Ti的生產(chǎn)實(shí)際表明,當(dāng)鋼中的鉛當(dāng)量≤0.0084%時(shí),鋼的性能和表面質(zhì)量可滿(mǎn)足 GB 4273-92和GB 1380-92技術(shù)條件的要求。
