一、現(xiàn)象

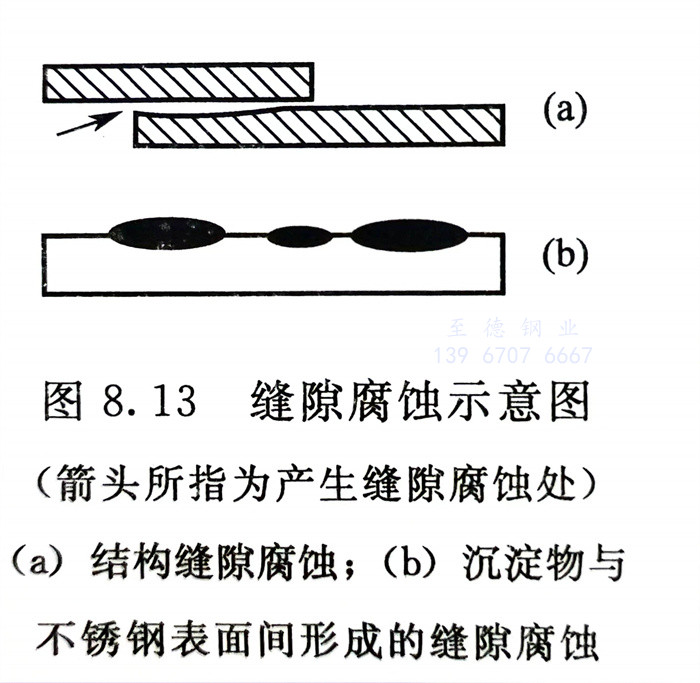

   不銹鋼由于設(shè)備、構(gòu)件結(jié)構(gòu)上存在縫隙［見圖8.13（a）］或在表面上存在金屬或非金屬沉積物［在沉積物與不銹鋼表面間形成縫隙，見圖8.13（b）］，在腐蝕介質(zhì)作用下，會(huì)在縫隙處優(yōu)先產(chǎn)生點(diǎn)狀和潰瘍狀損傷，這就是縫隙腐蝕。圖8.14則是一臺(tái)不銹鋼管與管板脹焊連接的熱交換器的縫隙處，18-8不銹鋼管的縫隙腐蝕（已呈潰瘍狀）。

二、原因

   在含有Cl-等的水介質(zhì)中，由于縫隙內(nèi)介質(zhì)溶液（a）結(jié)構(gòu)縫隙腐蝕；（b）沉淀物與的酸化（Cl-濃度增加，pH值下降）、缺氧而引起的不銹鋼表面間形成的縫隙腐蝕鈍化膜的局部破壞（氧濃差電池，縫隙缺氧）。

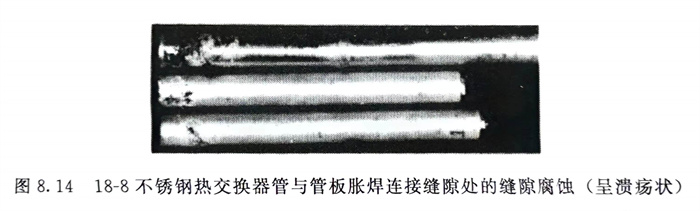

   圖8.14 18-8不銹鋼熱交換器管與管板脹焊連接縫隙處的縫隙腐蝕（呈潰瘍狀）

三、防止措施

   消除縫隙。最根本的是從結(jié)構(gòu)設(shè)計(jì)上避免存在縫隙入手，對(duì)換熱設(shè)備不銹鋼管與管板連接處的縫隙，對(duì)法蘭、墊圈、螺栓、鉚釘?shù)拈g隙，要采取適宜措施加以防止。

   定期清洗并在海水等環(huán)境中保持流速≥1.5m／s，防止污物（包括海生物）在鋼的表面堆積。

   選用耐縫隙腐蝕的高鉻、鉬和高鉻、鉬、氮不銹鋼。圖8.15中的結(jié)果僅提供耐點(diǎn)蝕和耐縫隙腐蝕選用不銹鋼的大致思路。同時(shí)可看出，為解決縫隙腐蝕，從選材入手要比解決點(diǎn)蝕更加困難，且經(jīng)濟(jì)上的代價(jià)會(huì)更高。

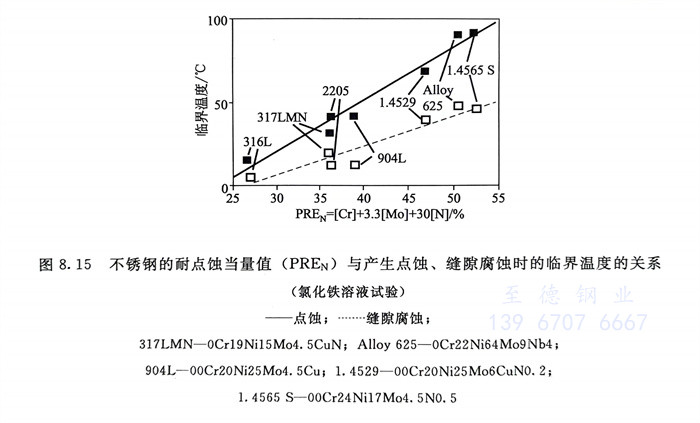

   圖8.15 不銹鋼的耐點(diǎn)蝕當(dāng)量值（PREN）與產(chǎn)生點(diǎn)蝕、縫隙腐蝕時(shí)的臨界溫度的關(guān)系
