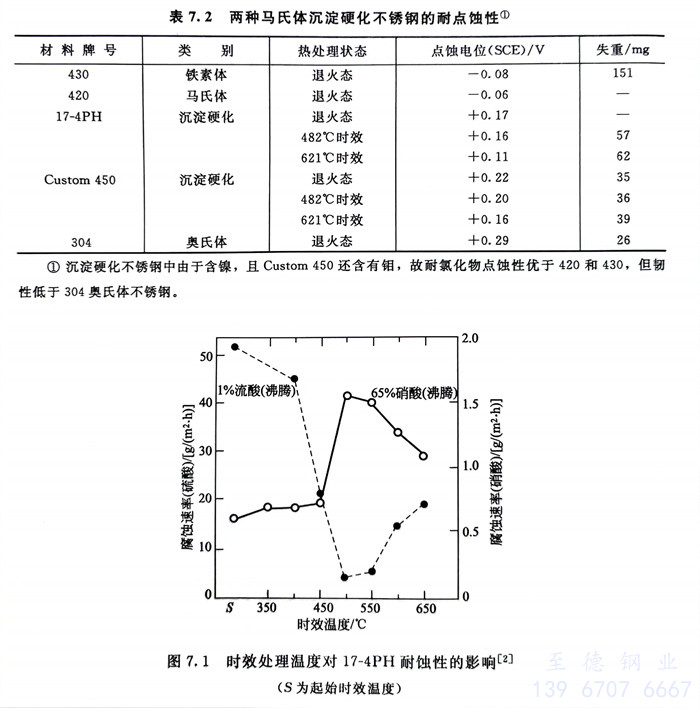

馬氏體沉淀硬化不銹鋼以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強(qiáng)化。此類鋼的性能特點(diǎn)是強(qiáng)度高 ，具有不銹性和對(duì)弱介質(zhì)的耐蝕性。表7.2和圖7.1列入了一些試驗(yàn)結(jié)果。馬氏體沉淀硬化不銹鋼熱處理相對(duì)比較簡(jiǎn)單，也較容易焊接。但是，即使在軟化狀態(tài)下，冷成型性也不能滿足深沖用途的需求，同時(shí)在350～400℃間長(zhǎng)期使用有脆化傾向，沖擊韌性較低。

  由于馬氏體時(shí)效不銹鋼含碳量低（≤0.03％），（表7.3中Custom 455和IN-736便屬于超低碳馬氏體時(shí)效不銹鋼）、含鎳量高（6％～10％）或10％～20％Co，固溶處理后可獲得高強(qiáng)、高韌的馬氏體基體，經(jīng)時(shí)效處理后，在此基體上析出金屬間化合物而使之強(qiáng)化，Custom 455的σb可達(dá)1700MPa（見(jiàn)表7.3）。它的性能特點(diǎn)是具有高的屈強(qiáng)比，強(qiáng)、韌性配合好，低溫韌性好，易冷、熱加工和焊接，焊前不需預(yù)熱，焊后不需熱處理。但缺點(diǎn)是由于含鉻量低，不銹耐蝕性要低于其他類型的沉淀硬化不銹鋼。

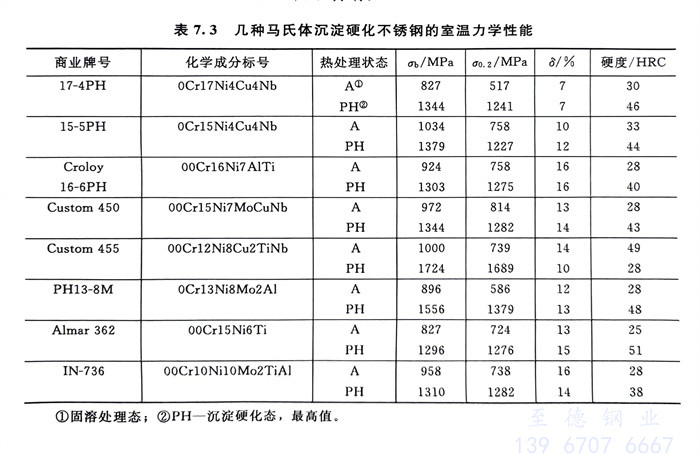

  表7.3 幾種馬氏體沉淀硬化不銹鋼的室溫力學(xué)性能
