一、冷、熱加工性

  經(jīng)濟型雙相不銹鋼管可以冷加工和冷成型，與前述雙相不銹鋼管相同，但由于強度高，塑性低，不僅易冷作硬化且各向異性大于同類鋼的r值和n值。經(jīng)濟型雙相不銹鋼管冷加工和冷彎形時均需較大外力。并且不宜進行深度的冷成型（如深拉伸）。固溶態(tài)進行冷軋如冷拔過程中要適時進行熱處理，可冷彎，但彎曲半徑一般僅為厚度的2～3倍，可脹管。根據(jù)經(jīng)濟型雙相不銹鋼的成型特性，冷成型經(jīng)過10％～20％后，需要進行完全固溶熱處理，消除應力可在400～900℃下進行。

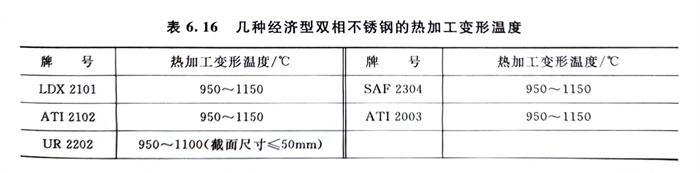

  幾種經(jīng)濟型雙相不銹鋼管的熱加工變形溫度見表6.16，供參考。

二、熱處理

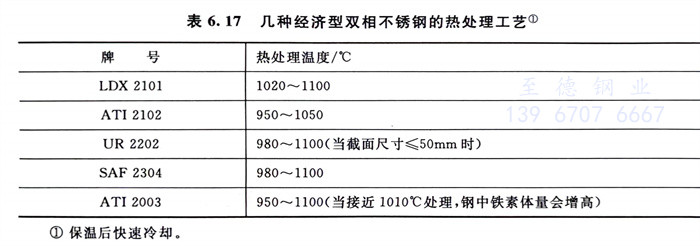

  幾種經(jīng)濟型雙相不銹鋼的熱處理工藝見表6.17。

三、焊接性

  經(jīng)濟型雙相不銹鋼管焊接性良好。經(jīng)濟型雙相不銹鋼的焊接按通用奧氏體不銹鋼的工藝進行，可采用GTAW、GMAW、SMAW、SAW、FCAW等。焊前和焊后一般不需熱處理，但對無填絲焊縫，為了獲得滿意的性能，則需焊后熱處理，焊接注意事項同前述現(xiàn)代雙相不銹鋼。
