在熱加工變形溫度下，由于雙相不銹鋼中兩相強(qiáng)度、塑性不同和變形行為的差異，導(dǎo)致熱塑性下降，而使鋼的熱加工性變壞。圖6.13系雙相鋼中，隨二相比例的不同，不銹鋼的熱塑性的變化?？梢钥闯觯跓峒庸l件下，當(dāng)次量的相量超過20％后，雙相不銹鋼的熱塑性急劇下降；當(dāng)α與γ體積分?jǐn)?shù)相差＜20％時(shí)，還有一熱塑性最低的平臺(tái)。為此，在雙相不銹鋼熱加工過程中，相比例不僅希望在此平臺(tái)外，而且最好次量相應(yīng)＜20％。

  實(shí)踐表明，對(duì)常用第一代雙相不銹鋼而言，適宜的熱加工溫度一般在900～1150℃范圍內(nèi)。

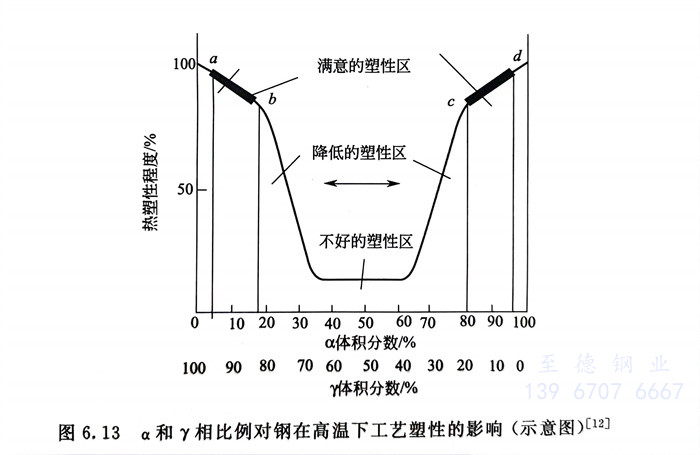

  圖6.13 α和γ相比例對(duì)鋼在高溫下工藝塑性的影響（示意圖）

  由于圖6.13 最早發(fā)表于1962年，當(dāng)時(shí)第二代和第三代（也稱現(xiàn)代）雙相不銹鋼尚未問世，因此，此圖無法預(yù)示用氮合金化后的現(xiàn)代雙相不銹鋼的熱塑性行為。國(guó)內(nèi)曾以含氮的雙相不銹鋼00Cr25Ni6Mo3N為基礎(chǔ)，研究了在0％～10％Ni、0.08％～0.23％N的區(qū)間內(nèi)，鋼中α和γ相比例與鋼的熱塑性之間的關(guān)系，結(jié)果指出：

   ·低溫低α相區(qū)和高溫中α相區(qū)的熱塑性明顯低于其他相區(qū)；

   ·對(duì)α相＜30％的雙相不銹鋼，熱加工溫度宜高一些，熱加工終止溫度在1000℃以下；

   ·對(duì)α相＞40％的雙相不銹鋼，熱加工溫度宜低一些，熱加工終止溫度可在900～1000℃范圍內(nèi)。

   研究和實(shí)踐表明，具有微細(xì)的雙相組織結(jié)構(gòu)，對(duì)雙相不銹鋼獲得優(yōu)良的性能非常重要。因此，對(duì)于熱加工后便進(jìn)行最終熱處理的產(chǎn)品，不僅是熱加工終止溫度，而且變形量的控制也需予以重視。

   對(duì)于高合金雙相不銹鋼，熱加工過程和冷卻過程中，還要防止600～1000℃間σ相和x相等的析出，以避免它們析出對(duì)鋼的性能帶來的危害。
