雙相不銹鋼管含有較高的鉻、鉬、鎳、氮等元素和雙相不銹鋼的微細(xì)組織結(jié)構(gòu),使雙相不銹鋼具有優(yōu)良的耐全面腐蝕和耐局部腐蝕性能,特別是表現(xiàn)在耐應(yīng)力腐蝕、耐點蝕、耐縫隙腐蝕、耐腐蝕疲勞以及耐磨蝕等方面。

  氯化物應(yīng)力腐蝕是通用18-8型和18-12-2型奧氏體不銹鋼最常見的腐蝕破壞形式。而采用α+y雙相不銹鋼管解決18-8型和 18-12-2型鉻鎳奧氏體不銹鋼的氯化物應(yīng)力腐蝕已經(jīng)成為國內(nèi)外選材的既重要又有效的手段,其效果已為國內(nèi)外大量的工程實際應(yīng)用所證實。

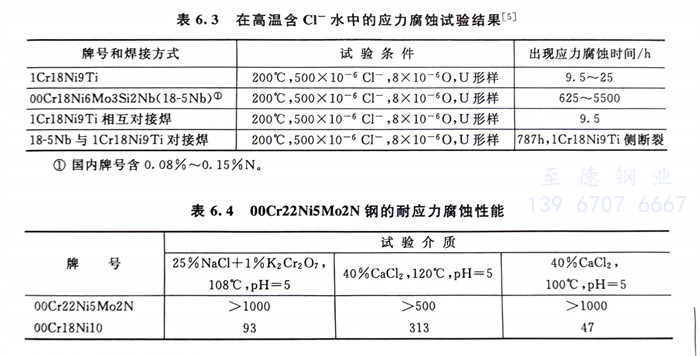

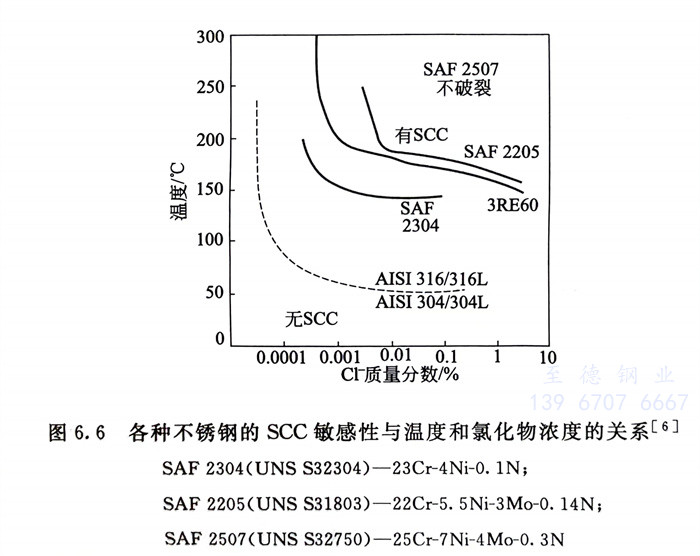

  表6.3和表6.4及圖6.6系雙相不銹鋼管的耐應(yīng)力腐蝕性能試驗所獲得的一些結(jié)果。

  雙相不銹鋼管中較常用的18-8型和18-12-Mo型奧氏體不銹鋼具有遠(yuǎn)為優(yōu)異的耐應(yīng)力腐蝕性能的原因至今尚未取得完全一致的看法。一般認(rèn)為：雙相不銹鋼具有微細(xì)雙相組織，屈服強(qiáng)度高，在相同應(yīng)力作用下，難以產(chǎn)生粗大的滑移；鋼中鐵素體相可能具有力學(xué)的和電化學(xué)的防護(hù)作用；鋼中的鉻、鉬、氮量高，耐點腐蝕、縫隙腐蝕性能優(yōu)良，且再鈍化能力強(qiáng)，對防止以局部腐蝕為起源的應(yīng)力腐蝕也起了重要的作用等。
