由于鋼中氮具有強(qiáng)烈的奧氏體形成和穩(wěn)定能力以及對(duì)奧氏體的固溶強(qiáng)化作用，而奧氏體不銹鋼的耐點(diǎn)蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定，同時(shí)不加錳又可防止加入大量錳所帶來(lái)的負(fù)面影響。為此，國(guó)外也在開(kāi)發(fā)無(wú)錳高氮的節(jié)鎳和無(wú)鎳奧氏體不銹鋼并取得了進(jìn)展。

   國(guó)外用加壓電渣爐冶煉了高氮（0.5％～1.5％N）無(wú)錳節(jié)鎳的Cr-Mo-Ni-N 和無(wú)錳無(wú)鎳的Cr-Mo-N不銹鋼并研究了它們的性能（見(jiàn)圖5.37～圖5.39）。

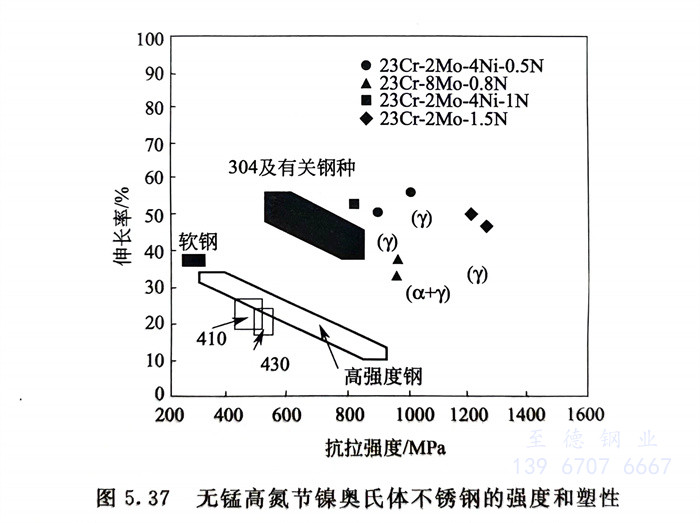

   從圖5.37 的結(jié)果可知，它們強(qiáng)度高，塑性好，室溫固溶態(tài)抗拉強(qiáng)度可達(dá)≥1000MPa 或≥1200MPa，而伸長(zhǎng)率δ則仍達(dá)40％～60％。

   從圖5.38可知，它們雖然有脆性轉(zhuǎn)變溫度，但可低到-50℃，同時(shí)，室溫韌性良好，且與18-8鉻鎳奧氏體不銹鋼相當(dāng)。

   從圖5.39可知，由于鉻、鉬、氮含量高，它們?cè)诤Ｋ芯哂辛己玫哪涂p隙腐蝕性能。

   為了獲得良好的耐蝕性，鋼中殘余氧量應(yīng)在20×10^-6 以下，為此，加壓電渣爐所用渣系和脫氧劑種類(lèi)及用量等均需予以合理控制。
