高純鐵素體不銹鋼 Cr18Mo2 性能與特點

a. 力學(xué)性能和脆性轉(zhuǎn)變溫度

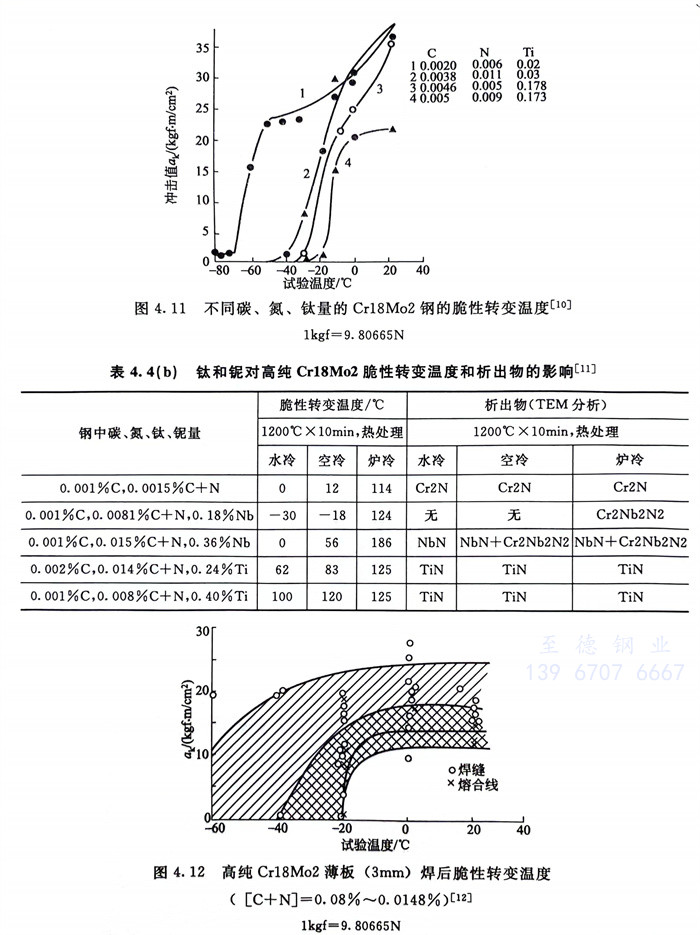

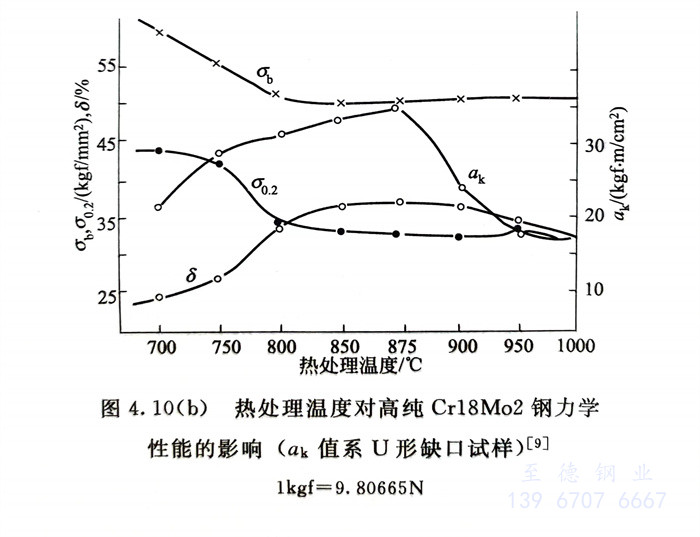

   一些結(jié)果見圖4.10（b）～圖4.12?？梢钥闯?，適宜的熱處理可以獲得滿意的塑、韌性［圖4.10（b）］；盡量降低鋼中的碳、氮含量，適量的鈦含量，可使此鋼的脆性轉(zhuǎn)變溫度降到-20℃以下（圖4.11）；在模擬焊接條件（1200℃×10min）并以不同速度冷卻，所試驗的高純Cr18Mo2鋼中僅含0.001％～0.002％C，但C + N含量均≤0.015％，不論是否添加穩(wěn)定元素Ti、Nb，只要有氮化物析出，也同樣會顯著提高鋼的脆性轉(zhuǎn)變溫度［表4.4（b）］，而薄截面尺寸（3mm）的高純Cr18Mo2的焊接接頭（焊縫和熔合線）脆性轉(zhuǎn)變溫度也可低于-20℃以下（圖4.12）。

b. 耐蝕性

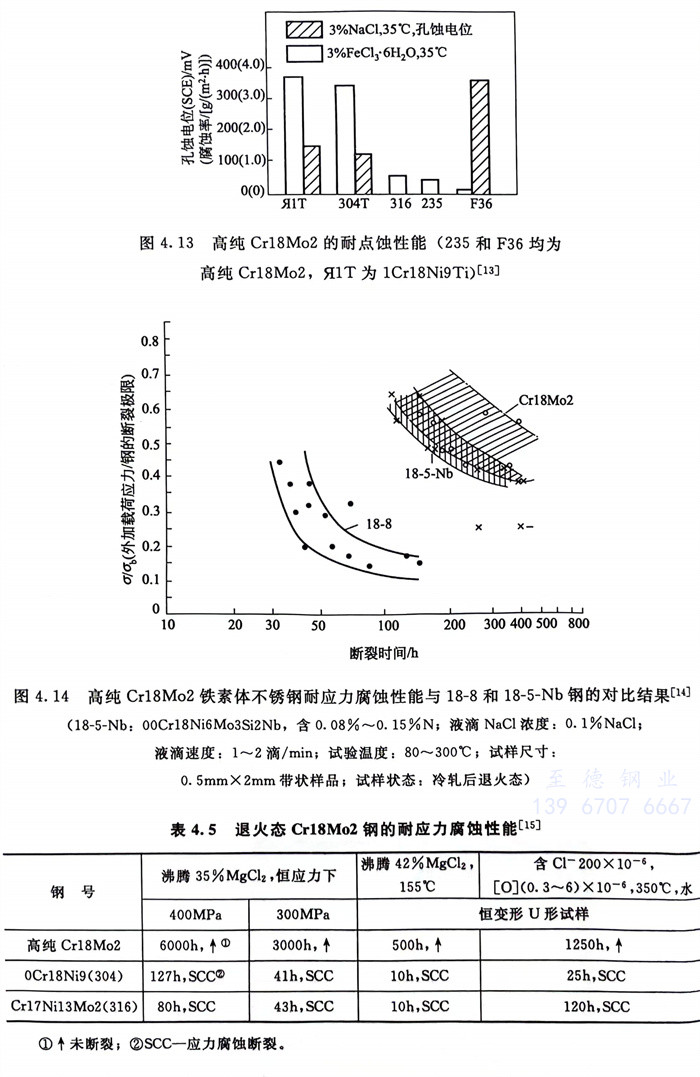

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優(yōu)于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不銹鋼相當(dāng)或稍優(yōu)。高純Cr18Mo2不銹鋼耐氯化物應(yīng)力腐蝕性能優(yōu)良。一些經(jīng)驗結(jié)果見圖4.13、圖 4.14 和表 4.5 。

c. 冷成型性

  高純Cr18Mo2具有良好的冷成型性，一些試驗結(jié)果見表4.6和表4.7。此鋼還具有良好的切削性，見圖4.15。

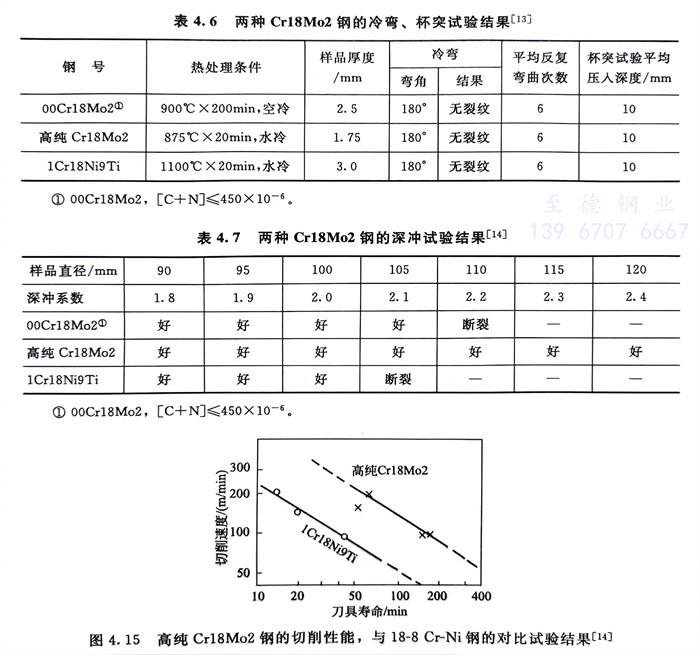

  表4.6 兩種Cr18Mo2鋼的冷彎、杯突試驗結(jié)果

  表4.7 兩種Cr18Mo2鋼的深沖試驗結(jié)果

  圖4.15 高純Cr18Mo2鋼的切削性能，與18-8 Cr-Ni鋼的對比試驗結(jié)果

d. 焊接性

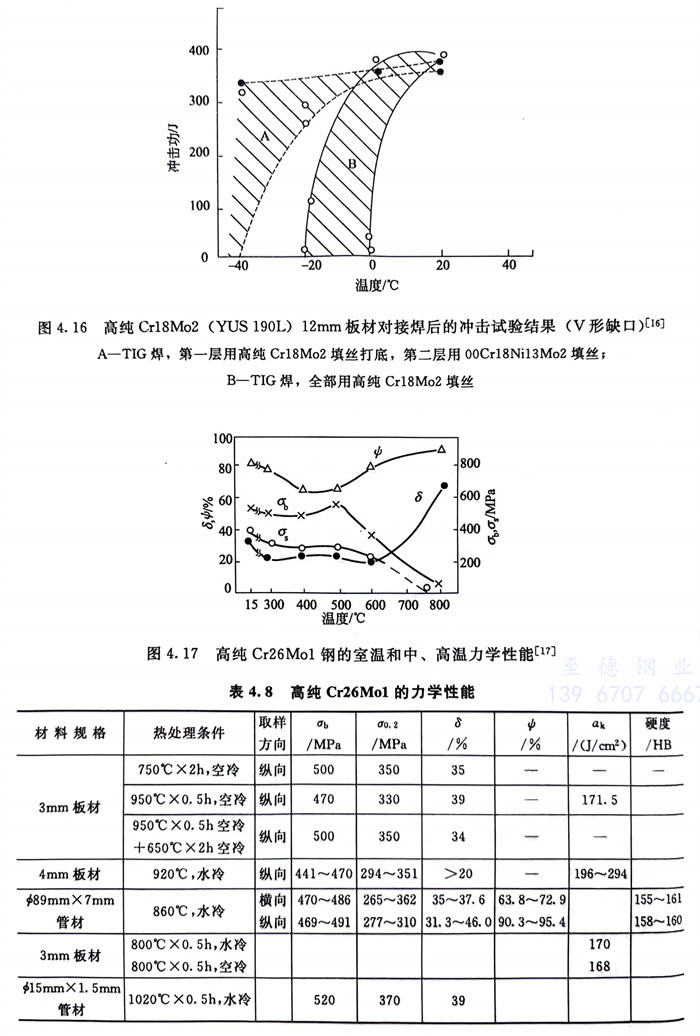

  高純Cr18Mo2焊接性良好，焊后脆性轉(zhuǎn)變溫度≤-20℃（圖4.12），含穩(wěn)定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當(dāng)采用奧氏體不銹鋼作為焊接填絲時，焊后可獲更為滿意的脆性轉(zhuǎn)變溫度和韌性（圖4.16）。
