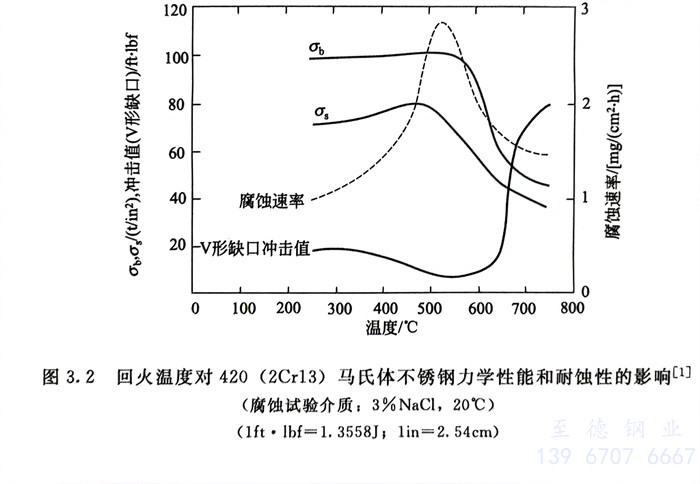

馬氏體鉻不銹鋼主要指1Cr13、2Cr13、3Cr13、4Cr13等傳統(tǒng)馬氏體不銹鋼，它們的鉻含量≥11.5%，最高18％，使此類鋼具有不銹性和在弱介質(zhì)中的鋼，它們的含鉻耐蝕性；鋼中含碳量隨鋼中含鉻量的不同，一般在0.10％～1.0％范圍內(nèi)，以保證高溫下為奧氏體，淬火后室溫下為馬氏體，通過層片狀高碳馬氏體的形成和碳化物的析出，使此類鋼具有高強(qiáng)度和高硬度，淬火后再經(jīng)回火，消除淬火應(yīng)力并獲得均勻穩(wěn)定的組織，使此類鋼具有一定的塑、韌性和良好的耐蝕性等綜合性能，見圖3.2。由于馬氏體鉻不銹鋼的不銹耐蝕性在所有不銹鋼類中處于劣勢（見表3.1），而且塑、韌性差，焊接性不良或根本不能焊接，從而限制了它們的廣泛應(yīng)用。根據(jù)世界范圍內(nèi)的統(tǒng)計(jì)，此類鋼的產(chǎn)量占不銹鋼總產(chǎn)量的1％左右。

  國外常用不銹鋼大氣腐蝕試驗(yàn)結(jié)果（棒材，試驗(yàn) 20年）
