馬氏體不銹鋼是一類可通過熱處理（淬火、回火）對其性能進行調(diào)整的不銹鋼。按它們的成分特點可分為馬氏體鉻不銹鋼( Fe - Cr - C馬氏體不銹鋼）和馬氏體鉻鎳不銹鋼（Fe-Cr-Ni馬氏體不銹鋼）。

  馬氏體鉻不銹鋼主要有低碳、中碳和高碳三種。碳在馬氏體鉻不銹鋼中是不可缺少的重要合金元素。

  馬氏體鉻鎳不銹鋼是為了克服傳統(tǒng)馬氏體不銹鋼的一些不足，早期以鎳代碳發(fā)展了知名的1Cr17Ni2不銹鋼。此鋼雖然韌性較馬氏體鉻不銹鋼有所提高，耐蝕性也有改善，但仍不適用于焊接用途，自20世紀60年代發(fā)展起來的現(xiàn)代（超級）馬氏體不銹鋼，系通過用鎳進一步代替鋼中碳（低和超低碳[ C ] \leq 0 . 0 8 \%［C］≤0.03％）并加入2％～6％Ni，使此鋼在高溫下仍為奧氏體組織，而淬火、回火在室溫下則為低碳或超低碳的板條狀馬氏體與逆轉(zhuǎn)變奧氏體和少量鐵素體組成的復合結(jié)構(gòu)；鋼中進一步再加入鉬、銅等作為補充強化，使此鋼既保留了馬氏體鉻不銹鋼的高強度，又具有良好的韌性和焊接性。在同樣含鉻的條件下，現(xiàn)代馬氏體不銹鋼的耐蝕性遠較傳統(tǒng)馬氏體鉻不銹鋼為佳。但是由于含碳量低，現(xiàn)代馬氏體不銹鋼也會失去馬氏體鉻不銹鋼的高硬度、耐磨性和高鋒利度的特性。

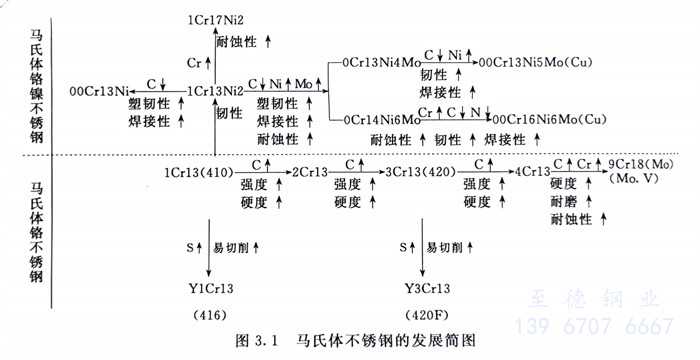

  馬氏體不銹鋼有磁性。圖3.1列出了馬氏體不銹鋼的發(fā)展簡圖。

  從圖3.1中可看出，馬氏體鉻不銹鋼基本上是在20世紀60年代以前以碳和鉻為主要合金元素的那些牌號。而自20世紀60年代以來，馬氏體鉻鎳不銹鋼以鎳代替鋼中的碳，發(fā)展了許多低碳和超低碳（氮）并用鉬、銅進一步合金化的新牌號，形成了新的馬氏體鉻鎳不銹鋼系列，其中包括超低碳，高鎳量，含鉬（和銅）的高強度、高韌性、可焊接的現(xiàn)代馬氏體不銹鋼（也稱超級馬氏體不銹鋼）。
