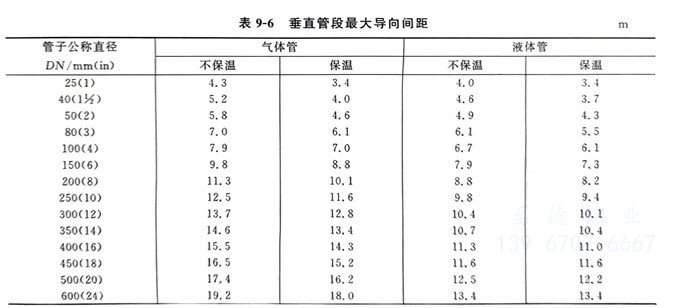

為了約束由風載、地震、溫度變化等引起的橫向位移，沿直立設備布置的立管應設置導向支架。立管導向支架間的允許間距參見表9-6的規定。

  ①. 剛性支吊架應設置在垂直位移量可以忽略不計的位置。

  ②. 支吊架宜設置在直管段部分，不宜設在小半徑彎頭、支管連接點處。

  ③. 支吊架宜靠近閥門、法蘭及管道附件設置，但不宜對其進行直接支承。

  ④. 支吊架和生根點應避開管道或設備焊縫。

  ⑤. 襯里管道若選用與其直接焊接的支架，其生根部件的焊接應在襯里前進行。

  ⑥. 對成排管道的支架，宜采用管卡固定，以保持管道的位置和間距。有熱伸長管道的支架應能保證管道的軸向移動。

  ⑦. 生根于容器器壁上的管架，由配管專業根據實際配管情況及應力計算結果將其生根點所承受的荷載提交設備專業進行生根部件結構設計。
