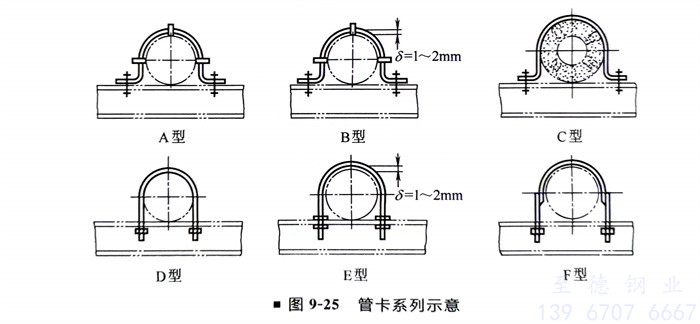

管卡是一種應用比較廣泛的支架形式，它常與梁柱或其他支架（如懸臂支架等）配合使用，用于非隔熱管道，也可用于保冷管道。一般由扁鋼或圓鋼制作。常用的管卡形式如圖9-25所示。

  圖9-25中共給出了A、B、C、D、E、F六種管卡，其應用情況分述如下：

  A型管卡常配有支耳板，當它們與懸臂支架配合用于豎管時，可起承重作用，當它們與水平梁配合用于水平管時，可起止推作用。該管卡的承載能力取決于扁鋼的寬度、螺栓的數(shù)量、支耳板的大小和數(shù)量，一般情況它適用于DN80～350的光管承重或止推。

  B型管卡既可與懸臂支架配合，又可與水平支承梁配合，用于DN80～350光管（豎直或水平）的導向。

  C型管卡專用于保冷管道的承重和導向。當它用于豎直管子的承重時，限用于DN50以下的管子，當管子直徑較大時，應輔以其他承重支架。

  D型和E型管卡均用圓鋼做支架零部件，形式較簡單。又由于它沿管子切向拉緊，可獲得較大的卡緊力，故不大于DN50的豎直光管常以D型管卡進行承重。E型常用于DN15～150的豎直或水平光管的導向，此時它的固定螺母為生根件，上下各一個，便于保證導向間隙。

  F型管卡常又稱防振管卡，用于有機械振動的管道。該支架用扁鋼做卡箍零部件以增大其受力面積，而以螺栓切向拉緊有利于增加支架的卡緊力，管卡與管子之間墊若干石棉塊，既便于增加振動阻尼，又使管子能夠有少量的軸向位移，固定螺母為雙螺母，以防止因振動而脫落。
