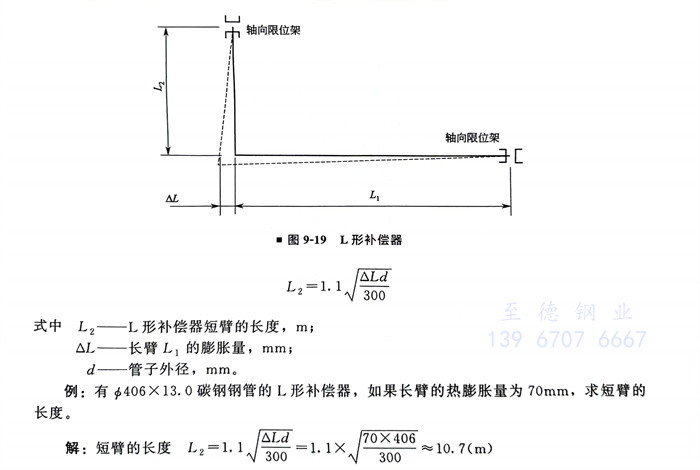

一、公式法計算L形補償器短臂長度及實例

  L形補償器如圖9-19所示，其短臂L2的長度可按下式計算。L形補償器的長臂的長度不應取的太長，否則會造成短臂的側向移動量過大。

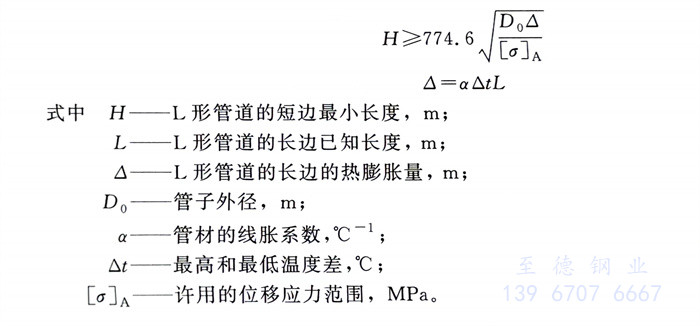

二、導向懸臂法計算L形管道短邊長度

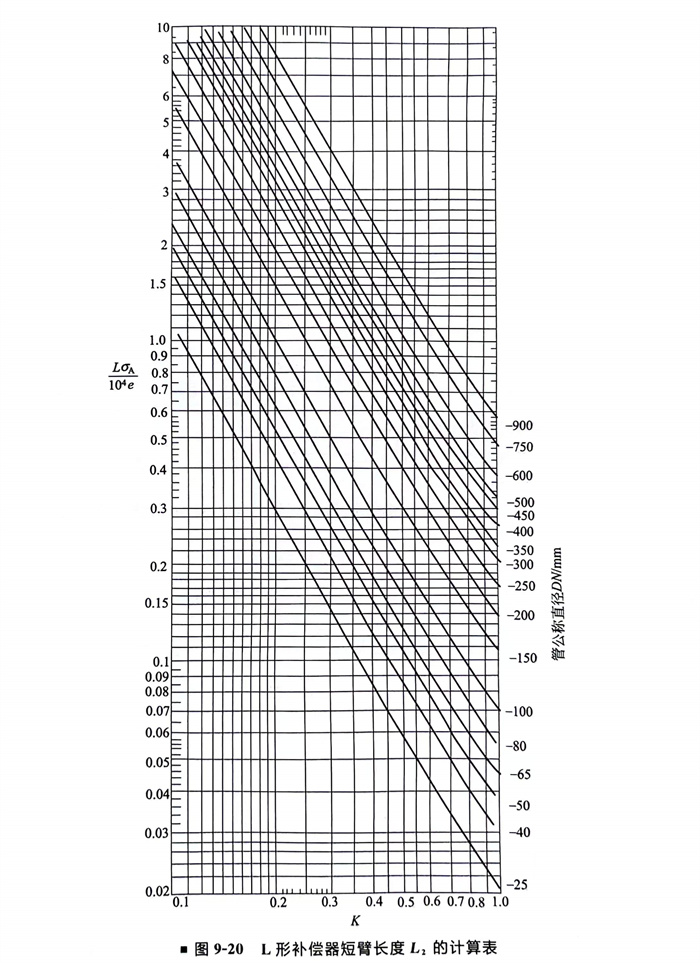

三、圖表法計算L形管道短邊長度及實例

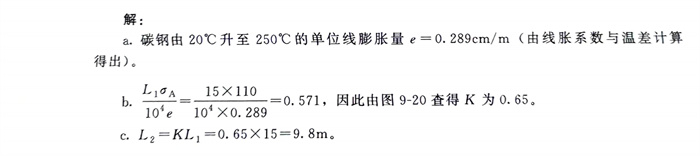

①. L形補償器短臂長度L2的計算。

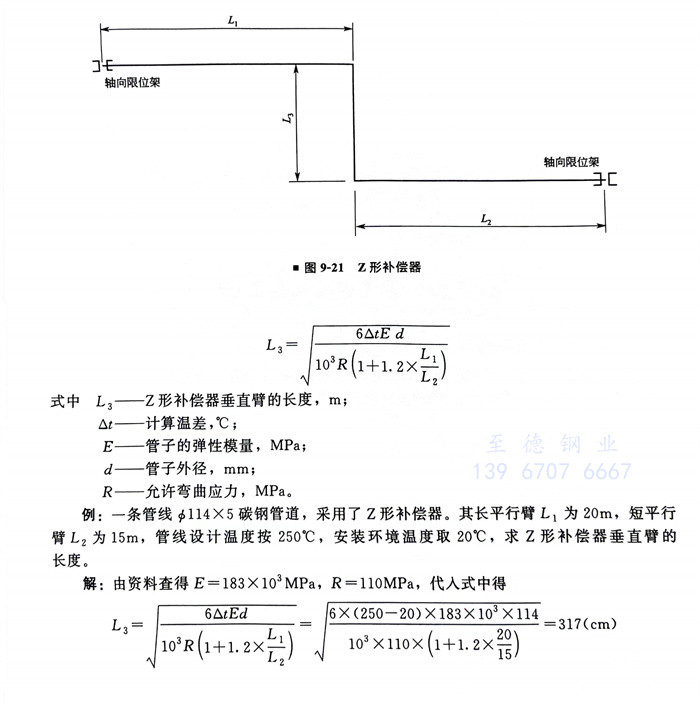

四、公式法計算 Z 形補償器垂直臂長度及實例

 Z 形補償器（圖 9-21）的垂直臂L3 的長度可按下式計算

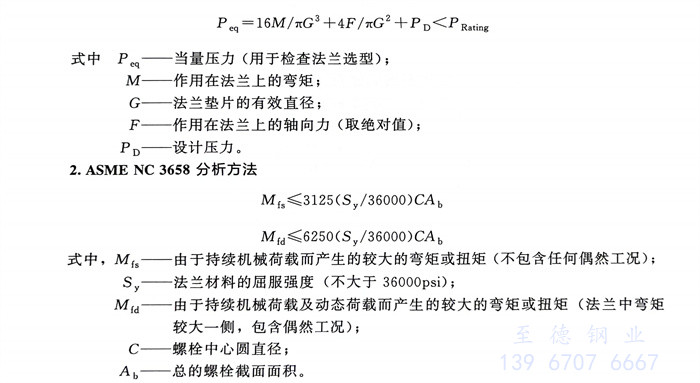

五、法蘭泄漏校核常用方法

有的管道設計人員遺漏法蘭泄漏校核環節，在運行時出現了事故。法蘭泄漏校核常用方法有Kellogg 當量壓力分析方法和ASME NC 3658分析方法。

1. Kellogg 當量壓力分析方法
