關于安全閥排放反力的計算,以下公式供在設計中參考使用,作為正式計算時應根據安全閥出口管線的走向配置、管架設置、介質特性及業主或?qū)@桃螅瑓⒁娫倪M(jìn)行計算。

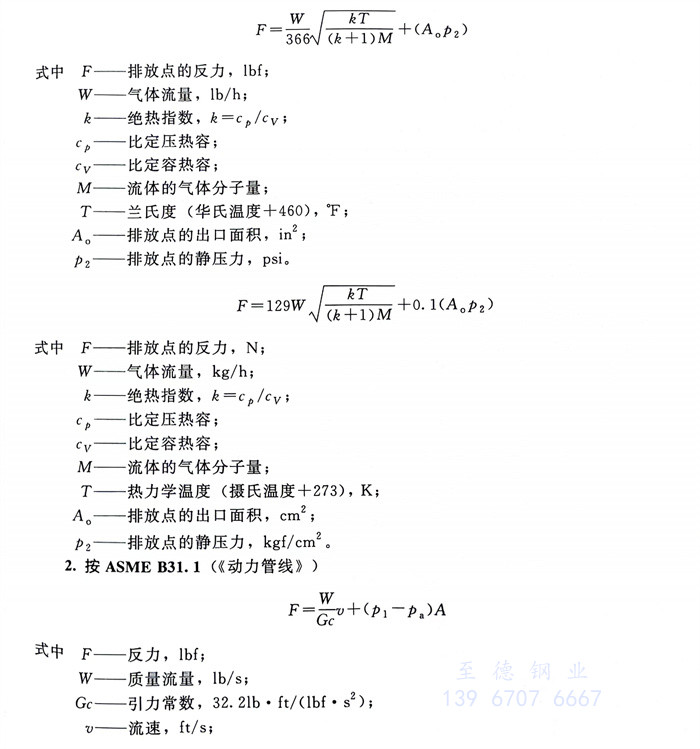

1. 按API RP 520 Part II(《安全閥的尺寸、選擇和安裝》PartII安裝)
某安全閥排放反力計算工程實例如圖9-13所示。
在某乙烯工程項目中,安全閥的反力計算是根據ASMEB31.1的計算原理和提供的計算公式,采用Excel表格編輯了公式,使用時,只需要在指定格內輸入必要信息數據,會自動得出F1、F2、F3、F4各力的大小。對于成批計算時,方便了很多。

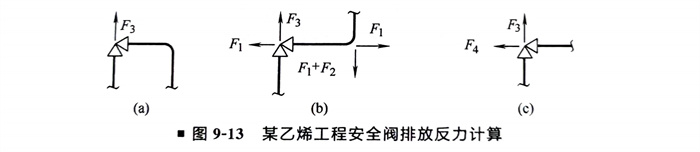

圖是閉式排放系統,圖是開式排放系統,圖是閉式排放系統或開式排放系統的瞬時沖擊荷載。F1、F2、F3、F4的計算公式已經在表中列出。
圖)(閉式排放系統)或圖(開式排放系統)計算時,都要再計算圖,并分別與圖相應的力進行比較,取其中較大的值。例如,在計算閉式系統的F3時,先計算圖的F3,再計算圖的F3比較兩者的值,取大者。
