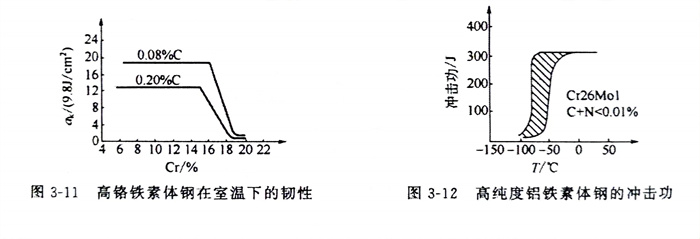

鐵素體鋼焊接時(shí)的主要問題之一，是近縫區(qū)晶粒急劇長(zhǎng)大而引起的脆化。鐵素體鋼加熱時(shí)沒有相轉(zhuǎn)變發(fā)生，這種晶粒粗化現(xiàn)象也不可能通過熱處理來改善，因而會(huì)造成明顯脆化的后果。同時(shí)由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產(chǎn)生裂紋。
高純度的高鉻鐵素體鋼有優(yōu)秀的耐應(yīng)力腐蝕開裂性能，而且純度提高后缺口敏感性并不很大，室溫及低溫下的韌性顯著提高，如圖3-12所示。因而焊接時(shí)的裂紋傾向可顯著降低?？梢姡M量限制鋼和焊縫中的碳、氮等雜質(zhì)含量，可以顯著改善可焊性。
