由于奧氏體不銹鋼管在加熱到高溫時(shí)不發(fā)生相變，其熱處理就是把鋼管加熱到1000～1100℃，在奧氏體再結(jié)晶的同時(shí)，使加工中產(chǎn)生的碳化物和σ相分解物固溶到奧氏體中，然后快速冷卻，使碳以固溶狀態(tài)的奧氏體保持到常溫，獲得單相奧氏體的工藝方法叫固溶處理。其熱處理工藝與淬火相似，只是不發(fā)生相變。固溶處理的主要目的是使奧氏體不銹鋼具有優(yōu)良的耐蝕性。

  奧氏體不銹鋼管固溶處理的溫度都較高，其加熱溫度主要取決于碳化物固溶速度。例如，06Cr19Ni10 鋼管的碳化物在1065℃時(shí)固溶需3min，在1176℃時(shí)需要1.5min，在1000℃時(shí)則需10min。從這個(gè)角度來看，加熱溫度越高越好，但加熱溫度過高會(huì)引起鋼中晶粒過分長大，工件表層氧化皮增厚等缺陷。同時(shí)，晶粒過大，會(huì)使鋼的抗拉強(qiáng)度明顯下降。因此，一般取1000～1100℃，碳含量高時(shí)取上限溫度，碳含量低時(shí)取下限溫度。

  奧氏體不銹鋼管加熱宜在中性或弱氧化氣氛中進(jìn)行，為此常采用空氣爐做加熱設(shè)備，并以氨分解氣作為加熱介質(zhì)，或在真空爐中加熱。但不宜在鹽浴爐中加熱，因?yàn)辂}浴中的氯化鹽會(huì)使奧氏體不銹鋼遭受腐蝕。為了保證加熱質(zhì)量，熱處理前需將工件表面清洗干凈。

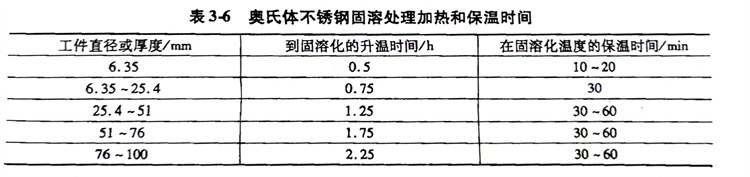

  奧氏體不銹鋼管的熱導(dǎo)率低（特別是低溫時(shí)），升到高溫時(shí)熱導(dǎo)率才有所提高，所以對(duì)于大斷面的奧氏體不銹鋼零件都要預(yù)熱到700～800℃，然后再快速升溫；對(duì)于斷面較小的奧氏體不銹鋼零件（如帶鋼），如果升溫過慢，碳化物會(huì)充分析出，就會(huì)導(dǎo)致固溶時(shí)間過長。由于加熱到900℃時(shí)，碳化物及其他化合物便開始向固溶體溶解，因此在固溶溫度下的保溫時(shí)間不必很長。美國阿姆科公司曾經(jīng)制定了一個(gè)經(jīng)典的加熱和保溫時(shí)間表（見表3-6），可供參考。

  為防止已固溶的碳化物從奧氏體中析出，加熱保溫后的奧氏體不銹鋼管的冷卻速度應(yīng)引起重視，特別是在600～700℃時(shí)，碳化物析出較多而發(fā)生敏化，所以必須在水中進(jìn)行快速冷卻。對(duì)于厚度不大的工件，為防止變形，可以空冷。對(duì)于斷面較大的零件，在固溶后冷卻時(shí)，無論怎樣快冷，中心部位的冷卻速度仍然較慢，往往會(huì)因碳化物析出較多而發(fā)生敏化。所以在工廠的實(shí)際生產(chǎn)中，對(duì)于截面較大的零件，應(yīng)選用加Ti、Nb等元素的穩(wěn)定化奧氏體不銹鋼，如06Cr18Ni11Ti、06Cr18Ni11Nb等，因?yàn)門i、Nb等元素對(duì)碳的親和力較大，可以不需要水淬或其他快速冷卻措施進(jìn)行快冷。

  固溶處理后，奧氏體不銹鋼管具有最低的強(qiáng)度和硬度，所以固溶處理是最大的軟化處理，可以進(jìn)行切削加工；固溶處理還可以提高奧氏體不銹鋼管的耐蝕性，是防止晶間腐蝕的重要措施。

  另外，固溶處理還可以消除壓力加工、焊接等產(chǎn)生的應(yīng)力，恢復(fù)鋼的塑性。
