a. 尿素生產(chǎn)過(guò)程對(duì)設(shè)備腐蝕的情況

  在工業(yè)生產(chǎn)中，尿素是由液氨與二氧化碳合成的，一般是在14～25MPMPa和180～210℃按以下反應(yīng)式進(jìn)行：

  CO₂+2NH₃→NH₄COONH₂

  NH₄COONH_2→(NH₂)₂CO+H₂O

 反應(yīng)前的原料二氧化碳和氨與反應(yīng)后的產(chǎn)物尿素和水的腐蝕性均較弱。但反應(yīng)的中間產(chǎn)物氨基甲酸銨在高溫下的腐蝕卻很強(qiáng)烈。同時(shí)，在合成反應(yīng)中生成的尿素還會(huì)按以下反應(yīng)式產(chǎn)生氰酸和氰酸銨，即

  (NH₂)₂CO→NH₃+HCNO→NH₄CNO

  氰酸和氰酸銨在水中又將電離出氰酸根（CNC），具有較強(qiáng)的與氯離子相似的還原性，從而破壞了不銹耐酸鋼表面的氧化膜，因而有強(qiáng)烈的去鈍化的作用，以致含鉬的不銹耐酸鋼也難以承受其腐蝕作用。因此在腐蝕介質(zhì)中加入緩蝕劑，不銹鋼才在尿素生產(chǎn)中得到廣泛應(yīng)用。

b. 不銹鋼在尿素生產(chǎn)中的應(yīng)用

  合成氨生產(chǎn)裝置、硝酸銨生產(chǎn)裝置和尿素生產(chǎn)裝置一般都采用不銹鋼制造。在一些廠(chǎng)家的實(shí)際應(yīng)用上一般是在氨合成塔內(nèi)側(cè)、硝酸預(yù)熱器、低壓中和塔、濃縮器上采用06Cr19Ni10奧氏體不銹鋼；在合成塔、高壓冷凝器、洗滌器上采用022Cr17Ni12Mo2奧氏體不銹鋼；在氣提塔分布管上應(yīng)用022Cr25Ni22Mo2N 奧氏體不銹鋼；在造粒塔上應(yīng)用06Cr19Ni10 或022Cr17Ni12Mo2奧氏體不銹鋼；在甲銨泵體上采用022Cr18Ni15Mo3Si2N 或022Cr25Ni7Mo3N；在閥門(mén)上采用雙相不銹鋼03Cr25Ni6Mo3Cu2N；在尿素合成塔內(nèi)件、蒸發(fā)器、硝酸地下貯槽、硝銨真空蒸發(fā)器上應(yīng)用 12Cr18Mn9Ni5N 或12Cr18Mn10Ni5Mo3N奧氏體不銹鋼；022Cr14Ni14Si4 不銹鋼用于制造濃硝酸設(shè)備的冷凝器和槽罐等；022Cr17Ni5Si4Nb鋼用于制造發(fā)煙硝酸吸收塔、槽車(chē)罐等。

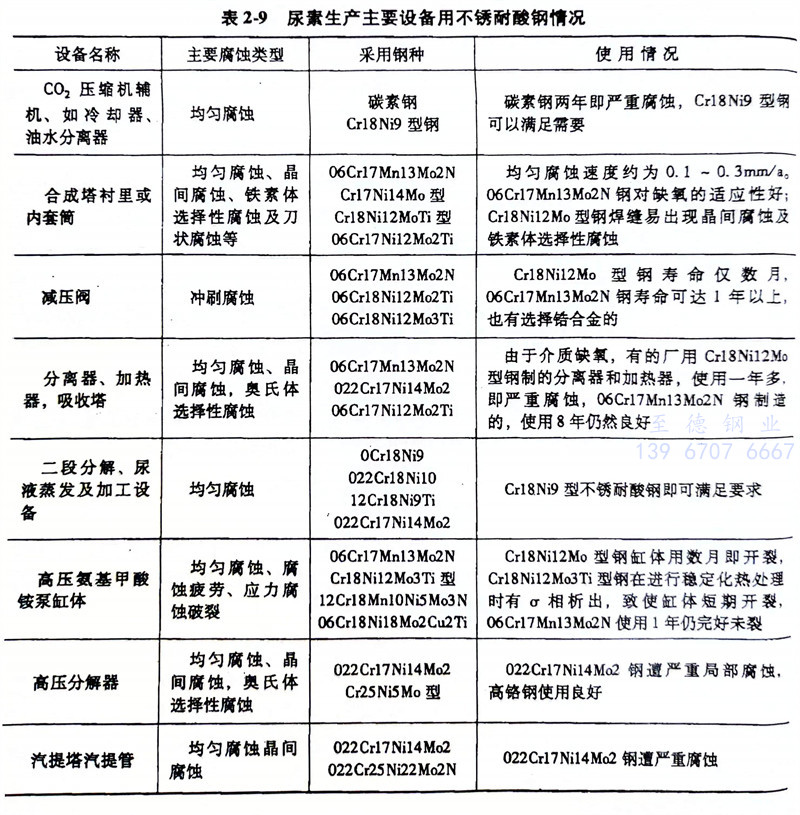

  表2-9列出尿素生產(chǎn)主要設(shè)備用不銹耐酸鋼情況，僅供參考。

  在選擇不銹鋼時(shí)要根據(jù)當(dāng)?shù)禺?dāng)時(shí)的情況進(jìn)行，別人用過(guò)的不一定是最好的，要根據(jù)實(shí)際情況進(jìn)行選用，如當(dāng)?shù)責(zé)o此類(lèi)鋼，可選擇性近似的其他不銹鋼，并盡量選擇耐蝕性?xún)?yōu)良的不銹鋼，以提高設(shè)備的使用壽命。
