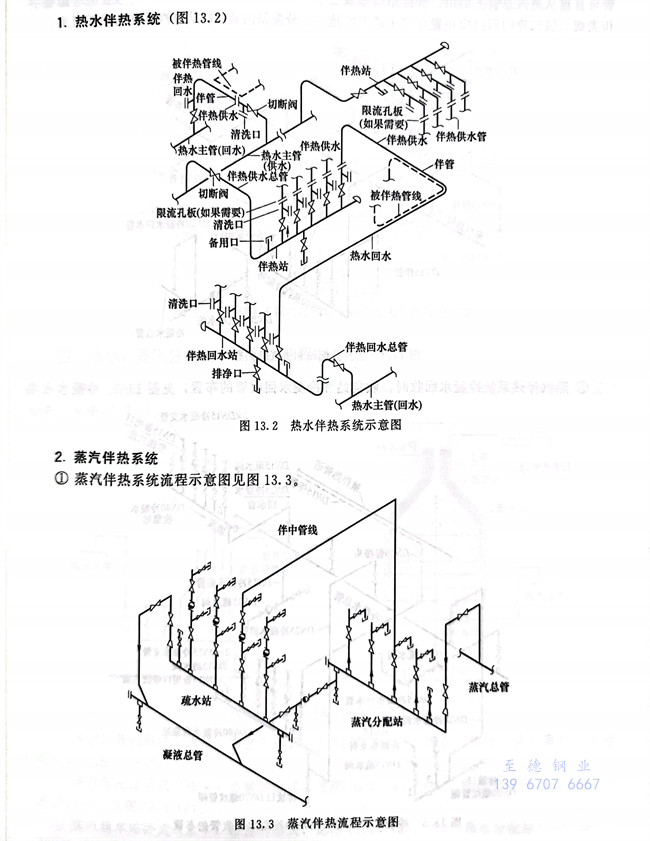

1. 熱水伴熱系統（圖13.2）

 2. 蒸汽伴熱系統（圖13.3）

  ②. 蒸汽伴熱系統分配站。

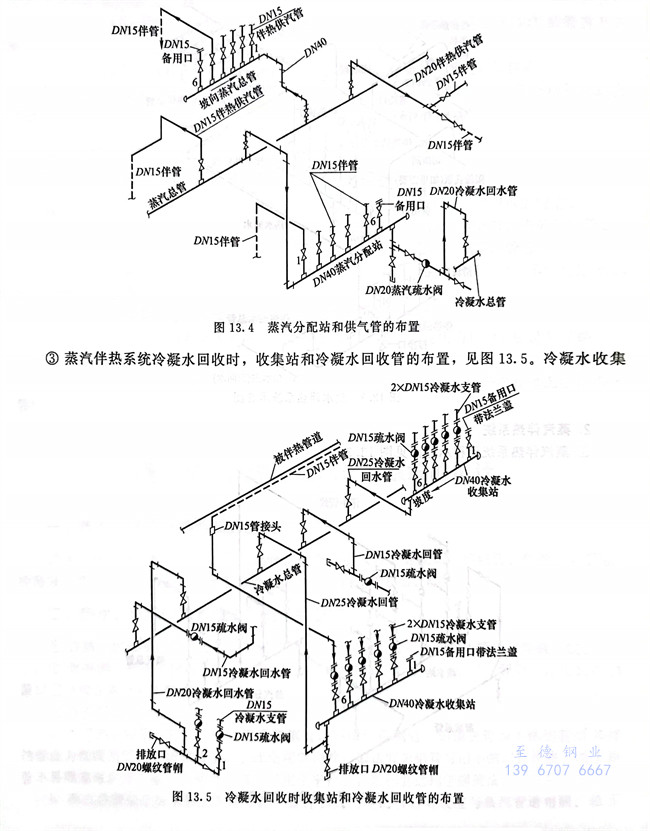

   配管設計見圖13.4。蒸汽分配站安裝位置高于蒸汽總管時，分配站低點可不設排放冷凝水的蒸汽疏水閥系統，水平安裝的分配站應無袋形并坡向蒸汽總管。蒸汽分配站低于蒸汽總管時，其上游不得有下凹的袋形彎，分配站的低點應設蒸汽疏水閥組。蒸汽分配站至少有3根伴管（DN15）送至半徑為3m范圍內的地點時才設置，否則伴熱供汽管可直接從蒸汽總管上引出。分配站應布置在不妨礙通行、便于操作的地方，布置應考慮整齊和美觀。供汽管的閥門應布置在便于接近的地方。分配站的蒸汽應從蒸汽總管的頂部引出。

  ③. 蒸汽伴熱系統冷凝水回收時，收集站和冷凝水回收管的布置，見圖13.5。冷凝水收集站高于冷凝水總管時，低點可不設排液口；回水管應無袋形并坡向冷凝水總管。冷凝水收集站至少有3根冷凝水支管時才設置，否則可直接接至冷凝水總管上。冷凝水收集站應布置在不妨礙通行，便于操作的地方，布置應考慮整齊和美觀。冷凝水回水管的閥門應布置在便于接近的地方。冷凝水回水管應從冷凝水總管的頂部引入。

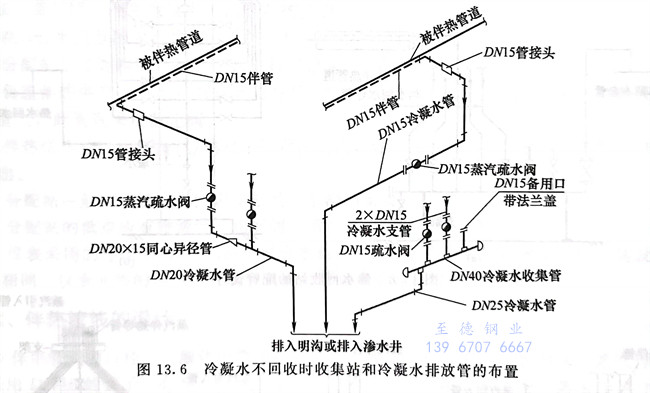

  ④. 蒸汽伴熱系統冷凝水不回收時，收集站和冷凝水回收管的布置，見圖13.6。
