蒸汽分配站和供氣管的布置（圖6-226）

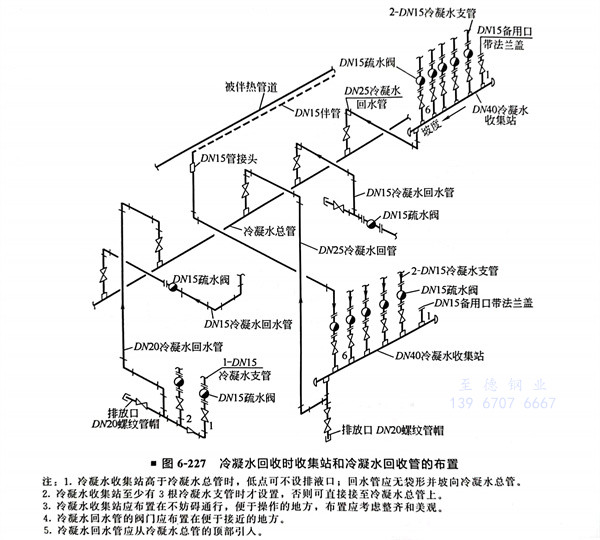

冷凝水回收時收集站和冷凝水回收管的布置（圖6-227）
注：1. 冷凝水收集站高于冷凝水總管時，低點可不設排液口；回水管應無袋形并坡向冷凝水總管。
2. 冷凝水收集站至少有3根冷凝水支管時才設置，否則可直接接至冷凝水總管上。
3. 冷凝水收集站應布置在不妨礙通行，便于操作的地方，布置應考慮整齊和美觀。
4. 冷凝水回水管的閥門應布置在便于接近的地方。
5. 冷凝水回水管應從冷凝水總管的頂部引人。
熱水分配站限流孔板的錯誤設計
有的設計人員為每根伴熱供管都增加了限流孔板，這是沒有真正理解限流孔板的作用，其實只有在同一個熱水分配站上最短熱水伴管當量長度小于最長伴管當量長度70％的時候，才在較短管線上增加限流孔板或截止閥才有作用，否則既浪費又不起作用。
