浙江至德鋼業有限公司本次與您討論的地下管，不包括無壓力的下水管及暖通的管道。

一、允許直接埋地的管道

  ①. 輸送無腐蝕性、無毒和無爆炸危險的液體、氣體管道，由于某種原因無法在地上敷設時。

  ②. 與地下儲罐或地下泵房有關的工藝介質管道。

  ③. 冷卻水及消防或泡沫消防管道。

  ④. 操作溫度小于150℃的熱力管道。

上述管道還應滿足：無需經常檢驗，凝液可自動排出及停車時管道介質不會發生凝固及堵塞。

二、建筑物內和露天裝置區埋地管道設計的一般要求

 1. 建筑物內的埋地管道

  ①. 管道與建筑物墻、柱邊凈距不小于1m，并要躲開基礎，管道標高低于基礎時，管道與基礎外邊緣的凈距應不小于兩者標高差及管道挖溝底寬一半之和。

  ②. 管道穿過承重墻或建筑物基礎時應預留洞，且管頂上部凈空不得小于建筑物的沉降量，一般凈空為0.15m。

  ③. 管道在地梁下穿過時，管頂上部凈空不得小于0.15m。

  ④. 兩管道間的最小凈距：平行時應為0.5m，交叉時應為0.15m。

  ⑤. 管道穿過地下室外墻或地下構筑物墻壁時應預埋防水套管。

  ⑥. 管道不得布置在可能受重物壓壞的地方。

  ⑦. 管道不得穿過設備。

  ⑧. 管頂最小埋設深度：素土地坪不小于0.6m；水泥地面不小于0.4m。

  ⑨. 埋地管道不宜采用可能泄漏的連接結構，如法蘭或螺栓連接等，管材不宜采用易碎材料。

  ⑩. 埋地管道與地面上管道分界點一般在地面以上0.5m處（有的工程項目統一規定為地面以上0.3m處）。

  ?. 建筑物內的地下管道應盡量采用管溝敷設的方式。

  ?. 易燃易爆介質管道在裝置外，如為埋地敷設，則進入裝置區界附近應轉為地上管道。

 2. 露天裝置區埋地管道

  ①. 滿足埋地管道之間、管道與構筑物之間以及管道與鐵路之間平行與交叉的凈距規定。

  ②. 埋地管道的套管應伸出道路或管溝外緣兩側不小于1.0m，伸出鐵路兩側不小于3.0m。以上套管內不允許有法蘭、螺紋等連接件，管道焊縫需要探傷。

  ③. 管道高點設排氣、低點設排凈，并設閥門井。

  ④. 鑄鐵管或非金屬管道穿過車輛通過的通道時，需預埋套管。

三、GB50316《工業金屬管道設計規范》對埋地管道設計的要求

  ①. 埋地敷設的管道應妥善解決防凍、防凝結、吹掃、排液、防外腐蝕及承受外荷載等問題。埋地管道如有閥門應設閥井。大型閥井應考慮操作和檢修人員能下到井內作業；小型閥井可只考慮人員在井外操作閥門的可能性（手操作或采用閥門伸長桿）。閥井應設排水點。

  ②. 輸送可燃?xì)怏w、可燃液體的埋地管道不宜穿越電纜溝，如不可避免時應設套管。當管道介質溫度超過60℃時，在套管內應充填隔熱材料，使套管外壁溫度不超過60℃。套管長度伸出電纜溝外壁不小于0.5m。

  ③. 管道與管道及電纜間的最小水平間距應符合現行國家標準GB 50187《工業企業總平面設計規范》的規定。

  ④. 從道路下面穿越的管道，其頂部至路面不宜小于0.7m（SH/T 3012規定裝置內埋地管道的管頂距一般混凝土地表面不應小于0.3m；通過機械車輛的通道下不小于0.75m或采用套管保護）。從鐵路下面穿越的管道應設套管，套管頂至鐵軌底的距離不應小于1.2m。

  ⑤. 管道與電纜間交叉凈距不應小于0.5m。電纜宜敷設在熱管道下面，腐蝕性流體管道上面。

  ⑥. B類流體（按GB50316）、氧氣和熱力管道與其他管道的交叉凈距不應小于0.25m；C類及D類流體管道間的交叉凈距不宜小于0.15m。

  ⑦. 管道埋深應在冰凍線以下。當無法實現時，應有可靠的防凍保護措施。

  ⑧. 設有補償器、閥門及其他需維修的管道組成件，應將其布置在符合安全要求的井室中，井內應有寬度大于或等于0.5m的維修空間。

  ⑨. 有加熱保護的（如伴熱）管道不應直接埋地，可設在管溝內。

  ⑩. 挖土共溝敷設管道的要求應符合現行國家標準GB50187《工業企業總平面設計規范》的規定。

  ?. 帶有隔熱層及外護套的埋地管道，布置時應有足夠柔性，并在外套內有內管熱脹的余地。無補償直埋方法，可用于溫度小于或等于120℃的D類流體的管道，并應按國家現行直埋供熱管道標準的規定進行設計與施工。

四、大型管溝內管道布置

1. 管溝內管道布置必須符合的條件

  ①. 輸送介質無腐蝕、無毒以及非易燃易爆管道。

  ②. 不宜埋地、又不宜架空布置的管道。

  ③. 正常地下水位低于溝底。

  ④. 防止重組分氣體及有害氣體在溝內聚集，必要時在溝內填砂。

 2. 管溝的設計

  ①. 管溝坡度：各種管溝溝底應有不小于0.002的縱向坡度，管溝截面底部應有0.05的坡度。管溝最低處應設下水箅子和集水坑，以便將管道偶然泄漏或溝壁滲水排除。

  ②. 管溝溝蓋板應做成0.02的橫向雙落水坡度，當溝寬小于1.0m時可做成單坡，以便地面滲水排至溝外。

  ③. 管溝埋深：蓋板至設計地面的覆土深不小于0.3m，車行道路不小于0.5m。

  ④. 若管溝低于地下水位時，管溝應采取全防水結構。

  ⑤. 檢查井的設置場合：對裝有閥門或需要經常檢修的管件；直線部分相隔100～150m（最大不超過200m）；管溝縱向坡度最低點處。

  ⑥. 管溝內考慮自然通風，必要時通行管溝采用臨時機械通風。

 3. 管溝中管道閥門設置

  ①. 管溝中管道排列要便于安裝維修。

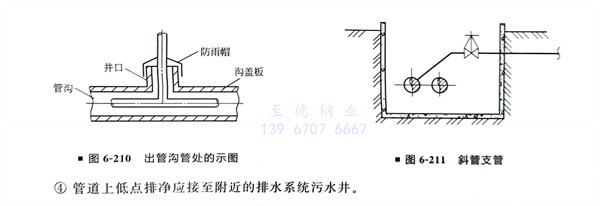

  ②. 管溝中管道穿出溝蓋板與地上管道相接，需加垂直方向套管或搗制豎井至地面上0.5m，蓋板處需密封，頂部需加防雨帽（圖6-210）。

  ③. 檢查井的人孔應布置在井的邊緣四角位置。閥門宜立裝、手輪朝上。管道布置應緊湊，如支管以45°與主管相接，閥門設在水平管上（圖6-211）。

  ④. 管道上低點排凈應接至附近的排水系統污水井。

五、GB50316《工業金屬管道設計規范》對溝內管道設計的要求

 ①. 可通行管溝的管道布置應符合以下規定。

  a. 在無可靠的通風條件及無安全措施時，不得在通行管溝內布置窒息性及B類流體的管道。

  b. 溝內過道凈寬不宜小于0.7m，凈高不宜小于1.8m。

  c. 對于長的管溝應設安全入口，每隔100m應設有人孔及直梯，必要時設安裝孔。

 ②. 不可通行管溝的管道布置應符合下列規定。

  a. 當溝內布置經常操作的閥門時，閥門應布置在不影響通行的地方，必要時可增設閥門伸長桿，將手輪引伸至靠近活動溝蓋背面的高度處。

  b. B類流體（按GB50316）的管道不宜設在密閉的溝內。在明溝中不宜敷設密度比環境空氣大的B類氣體管道。當不可避免時，應在溝內填滿細砂，并應定期檢查管道使用情況。

六、室外地下管道與鐵路道路及建筑物間的距離

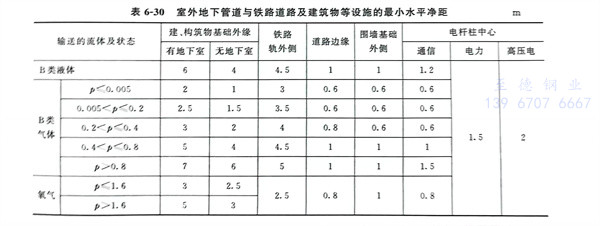

  室外地下管道與鐵路道路及建筑物等設施的最小水平凈距見表6-30。

七、地下管道布置設計工程實例

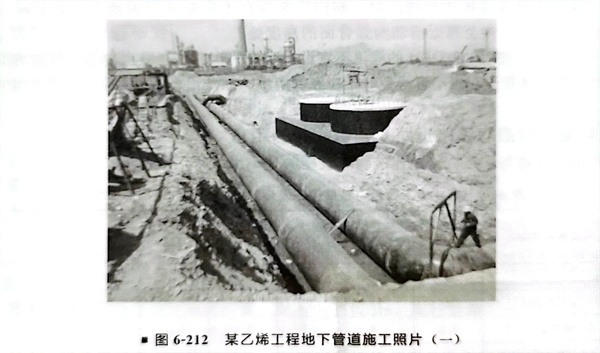

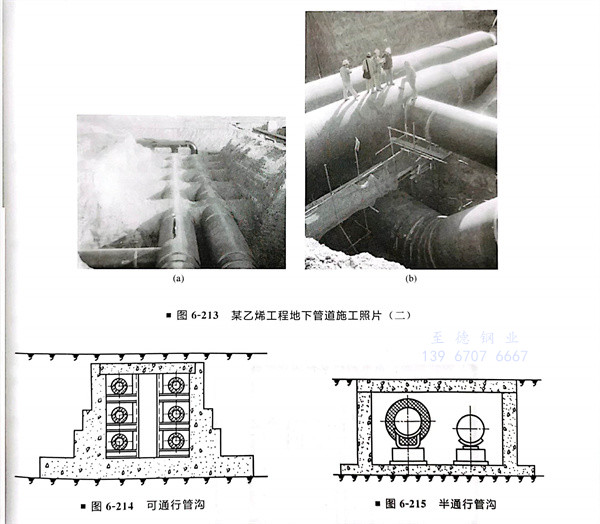

  某乙烯工程地下管道施工照片（圖6-212、圖6-213）

  管溝中敷設管道，當管道不宜于埋地或沿地面敷設，又不可能架空敷設時，可敷設在管溝中。管溝的形式一般有如下三種：可通行管溝（圖6-214）、半通行管溝（圖6-215）、不通行管溝。

  半通行管溝的凈高一般小于1.6m，通道寬度一般采用0.6m左右。如果采用橫貫管溝斷面的支架時，其下面的凈高應不小于1m。

  不通行管溝容積小，最小高度為0.45m，管子外表距溝底、溝頂和側墻的凈距及相鄰兩根管道凈距不應小于0.15m；管道只能布置成單層，不能雙層或多層布置，以便安裝及檢修。

  在管溝中敷設管道時，如同一地溝內有幾層管道，敷設應從最下面一層開始，最好在下層的管道安裝、試壓、保溫等全部完成后，再進行上層管道的安裝。

  用管溝敷設管道的優點是：管道隱蔽，不占用空間位置；檢修方便（與埋地敷設比較）；距離短，節省材料。缺點是：管溝修建費用較高，投資較大；管道安裝、檢修不如架空敷設方便；一般不適宜于敷設輸送有腐蝕性及有爆炸性危險介質的管道。
