一、阻火器概述

  阻火器又名防火器，是用來阻止易燃?xì)怏w和易燃液體蒸氣的火焰蔓延的安全裝置。在石油工業中，阻火器被廣泛應用在石油及石油產品的儲罐上。當儲存輕質石油產品的油罐遇到明火或雷擊時，就可能引起火災。為了防止這種危險的產生而使用阻火器。阻火器也常用在輸送易燃?xì)怏w的管道上。假若易燃?xì)怏w被引燃，氣體火焰就會傳播到整個管網。為了防止這種危險的發生，也要采用阻火器。阻火器也可以使用在有明火設備的管線上，以防止回火事故。但它不能阻止敞口燃燒的易燃?xì)怏w和液體的明火燃燒。阻火器的工作原理，目前主要有兩種觀點：一是基于傳熱作用；二是基于器壁效應。

 1. 傳熱作用

    燃燒所需要的必要條件之一就是要達到一定的溫度，即著火點。低于著火點，燃燒就會停止。依照這一原理，只要將燃燒物質的溫度降到其著火點以下，就可以阻止火焰的蔓延。當火焰通過阻火元件的許多細小通道之后將變成若干細小的火焰。設計阻火器內部的阻火元件時，則盡可能擴大細小火焰和通道壁的接觸面積，強化傳熱，使火焰溫度降到著火點以下，從而阻止火焰蔓延。

 2. 器壁效應

    燃燒與爆炸并不是分子間直接反應，而是受外來能量的激發，分子鍵遭到破壞，產生活化分子，活化分子又分裂為壽命短但卻很活潑的自由基，自由基與其他分子相撞，生成新的產物，同時也產生新的自由基再繼續與其他分子發生反應。當燃燒的可燃?xì)馔ㄟ^阻火元件的狹窄通道時，自由基與通道壁的碰撞概率增大，參加反應的自由基減少。當阻火器的通道窄到一定程度時，自由基與通道壁的碰撞占主導地位，由于自由基數量急劇減少，反應不能繼續進行，也即燃燒反應不能通過阻火器繼續傳播。

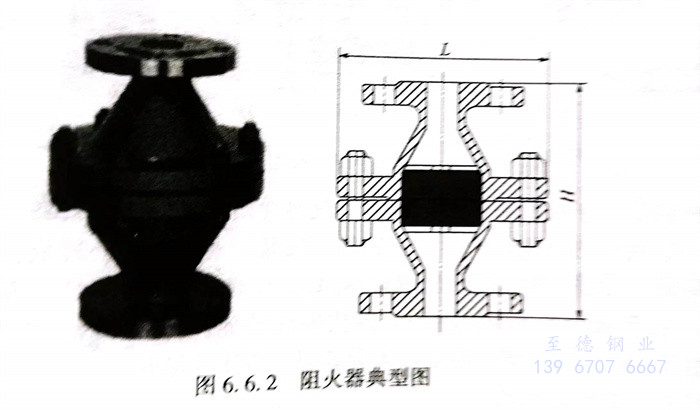

 典型阻火器見圖 6.6.2

二、阻火器分類

阻火器按功能可分為阻爆燃型和阻爆轟型兩種。包括波紋阻火器、抽屜式波紋阻火器、氧氣管道阻火器、天然氣阻火器等。

三、阻火器的選用

（1）阻火器的選用，安全阻火速度應大于安裝位置可能達到的火焰?zhèn)鞑ニ俣?。與燃燒器連接的可燃?xì)怏w輸送管道，在無其他防回火設施時，應設阻火器。

（2）阻止以亞音速傳播的火焰，應使用阻爆燃型阻火器，其安裝位置宜靠近火源。

（3）阻止以音速或超音速傳播的火焰應使用阻爆轟型阻火器，其安裝位置應遠離火源。

（4）不同公稱直徑的阻爆轟型阻火器，距火源最小安裝距離要求。

（5）在寒冷地區使用的阻火器，應選用部分或整體帶加熱套的殼體，也可采用其他伴熱方式。

（6）在特殊情況下，可根據需要選用設有沖洗管、壓力計、溫度計、排污口等接口的阻火器。

（7）安裝于管端的阻火器，當公稱直徑小于DN50時宜采用螺紋連接；當公稱直徑大于或等于DN50時，應采用法蘭連接。

四、阻火器有關標準規范

GB/T 13347《石油氣體管道阻火器阻火性能和試驗方法》

GB 5908《石油儲罐阻火器》

SH/T 3413《石油化工石油氣管道阻火器選用、檢驗及驗收》
