一、隔膜閥概述

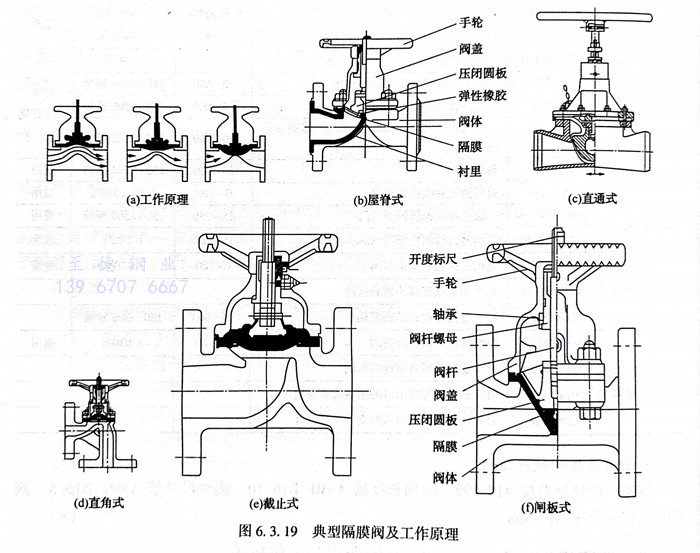

  隔膜閥的結構形式與一般閥門很不相同，是一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二、隔膜閥的分類

 1. 按襯里，隔膜閥有襯膠隔膜閥、襯氟隔膜閥、無襯里隔膜閥、塑料隔膜閥等。

 2. 按結構形式分三類。

   ①. 屋脊式，也稱突緣式，是最基本的一類。它的結構形狀如圖6.3.19（b）所示。閥體是襯里的；隔膜閥閥體襯里，就是為了發揮它的耐腐蝕特性。這類結構除直通式之外，還可做成直角式。如圖6.3.19（c）、圖6.3.19（d）所示。

   ②. 截止式，結構形狀與截止閥相似，見圖6.3.19（e）。這種形式的閥門，流體阻力比屋脊式大，但密封面積大，密封性能好，可用于真空度高的管路。

   ③. 閘板式，結構形式與閘閥相似，見圖6.3.19（f）。閘板式隔膜閥，流體阻力最小，適合于輸送黏性物料。隔膜材料，常用天然橡膠、氯丁橡膠、丁腈橡膠、異丁橡膠、氟化橡膠和聚全氟乙丙烯塑料(F46)等。

三、隔膜閥的優點

（1）流體阻力小。

（2）能使用于含硬質懸浮物的介質。

（3）由于介質只跟閥體和隔膜接觸，所以無須填料函，不存在填料函泄漏問題，對閥桿部分無腐蝕的可能。

（4）只要對襯里材料和隔膜進行恰當?shù)倪x擇，便可適應廣泛的腐蝕介質，例如酸、堿類流體。

四、隔膜閥有關標準規范

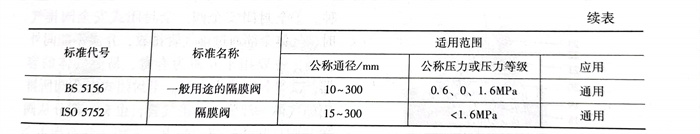

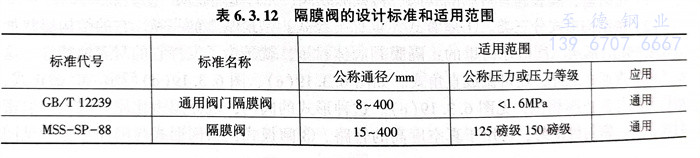

  隔膜閥有關標準規范見表6.3.12。
