一、截止閥概述

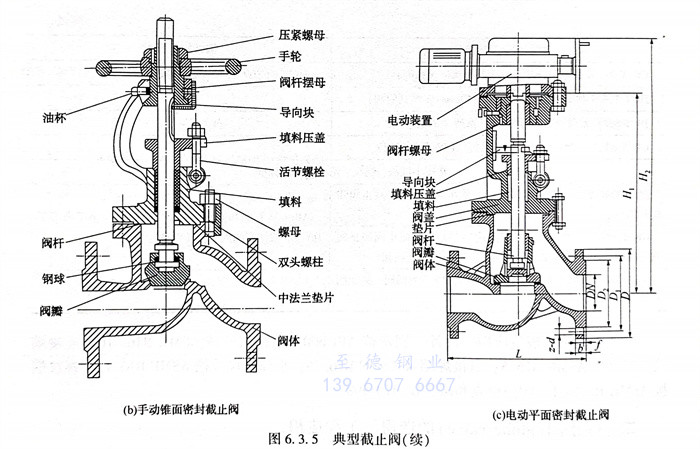

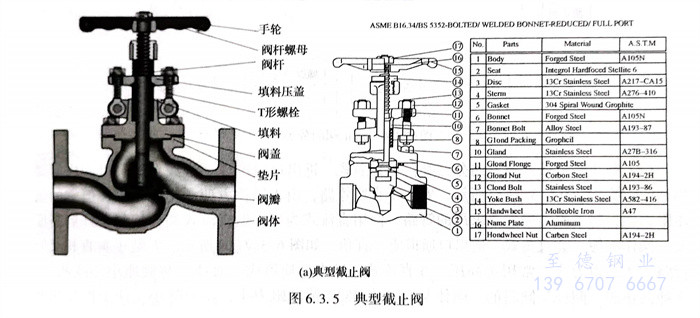

截止閥，也叫截門、球心閥、停止閥、切斷閥，是使用最為廣泛的一種閥門。它所以廣受歡迎，是由于開閉過程中，密封面之間摩擦力小，比較耐用；開啟高度不大；制造容易，維修方便；不僅適用于中低壓，而且適用于高壓、超高壓。它的閉合原理是，依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力較大，長期運行時，它的密封可靠性也不強。截止閥的動作特性是，關閉件（閥瓣）沿閥座中心線移動。它的作用主要是切斷，也可粗略調節流量，但不能當節流閥使用。典型截止閥如圖6.3.5所示。
二、截止閥的分類

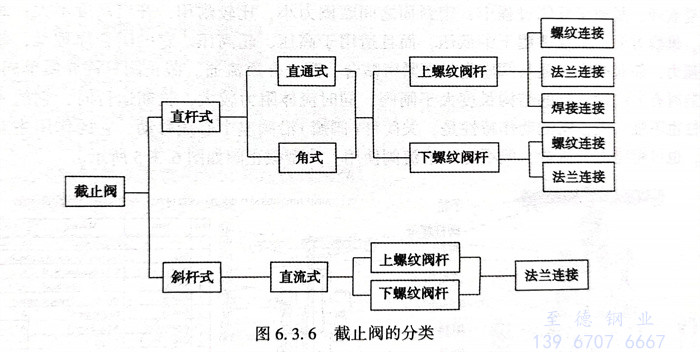

1. 總分類見圖6.3.6。

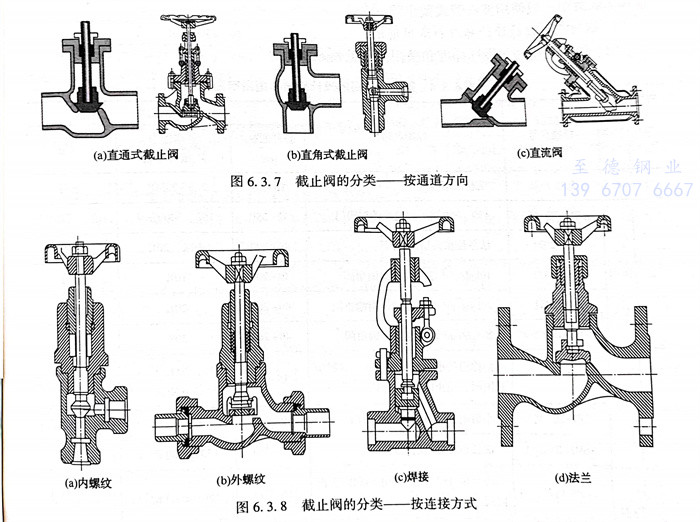

2. 截止閥可按通道方向分三類：
①. 直通式：進出口通道成一直線，但經過閥座時要拐90°的彎。如圖6.3.7（a）所示。安裝于直線管路，由于操作方便，用得最多。但它的流體阻力大，對于阻力損失要求嚴的管路，使用直流式為好。但直流式閥桿傾斜，開啟高度大，操作不便。
②. 直角式：進出口通道成一直角。如圖6.3.7（b）所示。安裝于垂直相交的管路，流動阻力小，常用于高壓。③直流式：進出口通道成一直線，與閥座中心線相交。這種截止閥，閥桿是傾斜的。閥體與
閥桿成45°，流動阻力小，壓力降小，便于檢修和更換。如圖6.3.7（c）所示。
3. 按連接方式截止閥分為：內螺紋式、外螺紋式、焊接式、法蘭式等。見圖6.3.8。
三、適用范圍
（1）與閘閥相比截止閥具有一定的調節作用，故常用于調節閥組的旁路。經常需要調節壓力和流量的部位，應選用節流閥。
（2）截止閥單向流動。
（3）截止閥在關閉時需要克服介質的阻力。截止閥與相同規格的閘閥相比，結構長度較大，一般用于DN≤250的管道上，因?yàn)榇罂趶降慕刂归y加工和制造都比較麻煩，且密封性能不如小口徑的截止閥。
（4）對要求有一定調節作用的開關場合（如調節閥旁路、軟管站等）和輸送液化石油氣、液態烴介質的場合，宜選用截止閥以代替閘閥。
（5）用于手動調節流量，結構簡單，制造維護方便，密封面結構較耐腐蝕，流體阻力大。流體向上流過閥座，閥座上有沉淀物時影響嚴密性，不宜用于懸浮固體及黏度較大的流體。
（6）直通式和直流式的截止閥、節流閥可安裝在水平和垂直管道上，角式截止閥和節流閥需安裝在垂直相交的管道上，安裝時要注意閥體的指示方向與介質的流向一致。
（7）針形閥是帶細微錐形塞子的截止閥，可用于小流量微調或用作取樣閥，通常應用于小口徑。如果口徑大，也需要有調節功能，可以采用節流閥，此時閥瓣為拋物線等形狀。
（8）要求低泄漏的工況，應采用低泄漏的截止閥。低泄漏的截止閥有多種結構，其中在化工裝置中一般使用波紋管式截止閥。
四、鋼制截止閥的設計標準和適用范圍

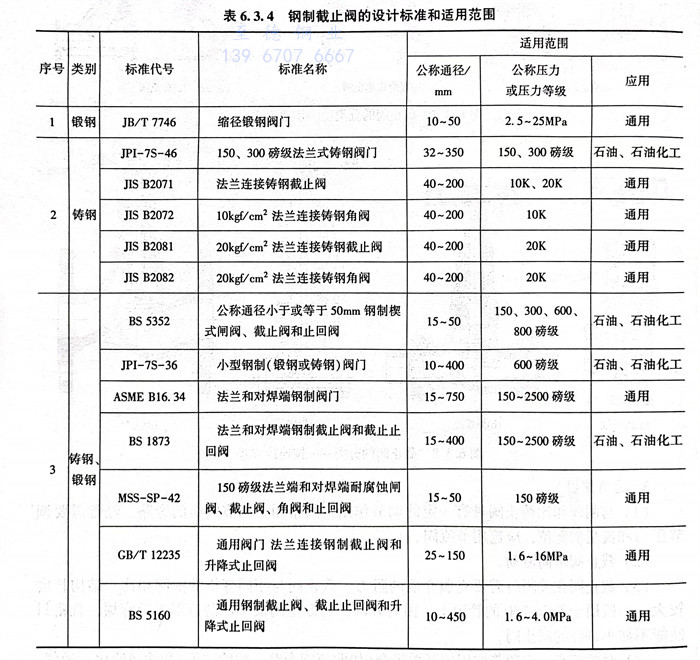

1. 鋼制截止閥的設計標準和適用范圍見表6.3.4。
2. 截止閥有關其他標準。
GB/T 12233《通用閥門 鐵制截止閥與升降式止回閥》
JB/T 53174《截止閥產品質量分等》
JB/T 53165《高壓平衡截止閥產品質量分等》
GB/T 587《船用法蘭青銅截止閥》
GB/T 590《船用法蘭鑄鐵截止閥》
GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》
GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

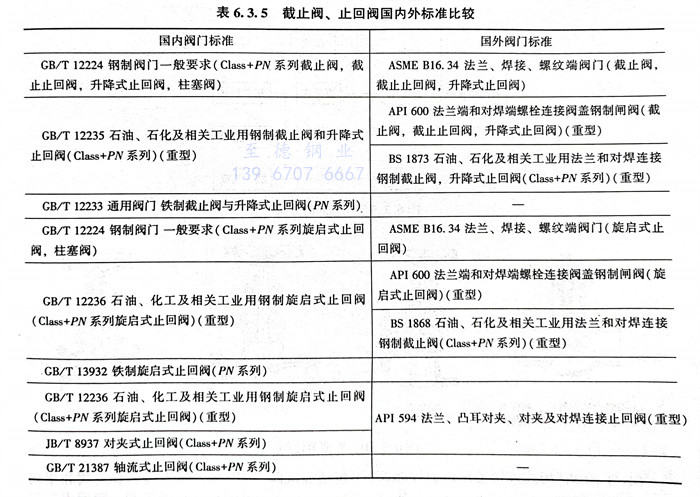

3. 截止閥、止回閥國內外標準比較見表6.3.5。
4. 國外截止閥規范應用
設計、制造按BS 1873、BS 5352、ASME B16.34。結構長度按ASME B16.10。連接端法蘭尺寸ASME按ASME B16.5；對接焊端按ASME B16.25；承插口尺寸按ASME B16.11；螺紋端按 ASME Bl．20.1。閥門檢查和試驗按API 598。
