1. 套管與檢漏管的設計

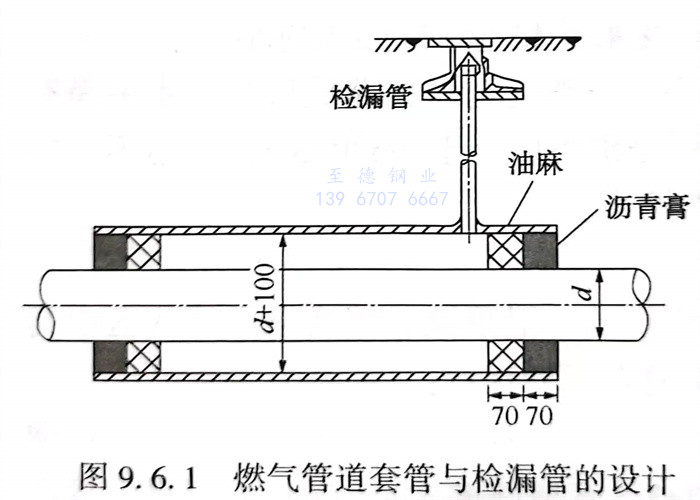

  燃?xì)夤艿琅c鐵路、公路、地溝及其他管道的閥井交叉，或必須通過居住建筑物和公共建筑物近旁以及埋深過淺時，均應敷設在套管內?？刹捎瞄_挖施工，也可用頂管法使套管就位，套管內徑一般應比燃?xì)夤艿劳鈴酱?00mm以上。見圖9.6.1。套管常用鋼管或鋼筋混凝土管。

  檢查檢漏管內有無燃?xì)?，即可鑒定套管內的燃?xì)夤艿赖膰?yán)密程度。檢漏管應按設計要求裝在套管一端或在套管兩端各裝1個，一般是根據套管長度而定。檢漏管由檢漏管、管箍絲堵與防護罩組成。檢漏管常用φ50mm的鍍鋅鋼管，一端焊接在套管上，另一端安裝管箍與絲堵，要伸入安設在地面的保護罩內。檢漏管與套管焊接處以及檢漏本身要涂防腐涂料。保護罩上側應與地面一致。在檢漏時，打開防護罩，擰開絲堵，然后把燃?xì)庵甘居?jì)的橡膠管插入檢漏管內即可。

2. 放散管

  當燃?xì)夤艿劳度脒\(yùn)行時，要排掉管內的空氣及燃?xì)馀c空氣的混合物。檢修時，要放掉管內殘留的燃?xì)?。因此，在燃?xì)夤苤袘?yīng)設置放散管。放散管裝在最高點和每個閥門之前（按燃?xì)饬鲃?dòng)方向）。放散管上安裝球閥，燃?xì)夤艿勒＿\(yùn)行中必須關閉。

3. 排水器

  在輸送濕燃?xì)鈺r(shí)，燃?xì)夤艿赖牡忘c(diǎn)應設排水器，其構造和型號隨燃?xì)鈮毫湍坎煌煌?。小容量的排水器可設在輸送經干燥處理燃?xì)獾墓艿郎?，此時排水器用來排除施工安裝時進入管道的水。排水器的排水管也可作修理時吹掃管道和置換通氣之用。

4. 絕緣法蘭

  在管道的某些位置上需要安裝絕緣法蘭，以切斷陰極保護電流，防止電流的流失及對非保護金屬構筑物的干擾。原則上絕緣法蘭應安裝在以下部位：

  ①. 管道與站、庫的連接處。

  ②. 管道與設備的分界處。

  ③. 支管與干管連接處。

  ④. 有防腐覆蓋層管段與裸管道的連接處。

  ⑤. 管道大型穿、跨越段的兩端。

  ⑥. 新舊管道、不同材質管道的連接處。

  ⑦. 對于雜散電流干擾段，也可采用絕緣法蘭減輕干擾。

  絕緣法蘭結構如圖9.6.2所示，在兩片法蘭盤中墊以絕緣墊片，螺栓上套有絕緣套管，螺栓兩頭用絕緣墊圈隔開，以保證法蘭兩側相互絕緣。

5. 通球清管器

  燃?xì)夤艿朗┕ぶ写髿猸h(huán)境會使鋼管內壁生銹，并難免有一些焊渣、泥土、石塊、雜物等退落在管道內，一些雨水或地下水也會流入管內，可能引起管道內壁的腐蝕，增大管壁租糙度，大量水、泥土、磚石與腐蝕產物的聚積，還會局部堵塞或縮小管道的交通截面，為解決以上間題，進行管道內壁的清掃是十分必要的，通球掃續是管道施工和生產管理的重要措施，清管的基本目的為：保護管道，使它免遭燃?xì)庵杏泻Τ煞值母眨娱L(zhǎng)使用壽命，改善管槽內部的光潔度，減少摩阻，提高管道輸送效率，保證燃?xì)獾募兌取?/span>

  清管器的具體型式很多，從結構特征上可區分為清管球、皮碗清管器和塑料清管器3類。任何清管器都要求具有可靠的通過性能（通過彎頭、三通和管道變形的能力），足夠的機械強度和良好的清管效果。

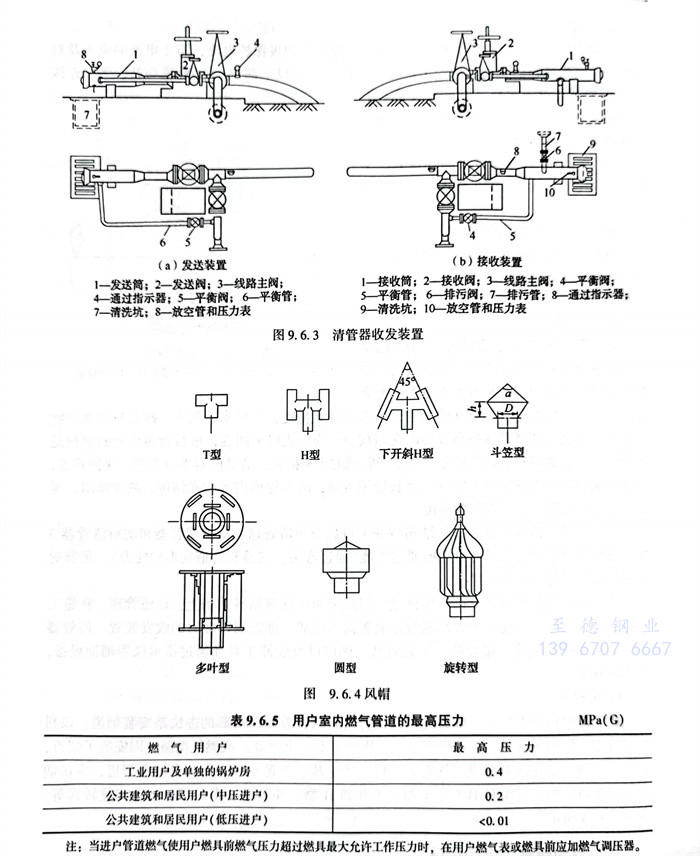

  清管器收發裝置多附設在壓縮機站、門站和調壓計量站等站場上，以便管理。在施工中需要通球掃線時，往往永久性的收發裝置尚未建成，則需制作臨時的收發裝置。清管器收發裝置包括發送筒、接收筒、工藝管線、閥門以及裝卸工具和通過指示儀等輔助設備，見圖9.6.3。

6. 風帽

  燃?xì)馊紵螽a(chǎn)生煙氣，排放過多，且房間通風較差時，可靠的辦法是安裝煙道，以利煙氣排出。使用燃具時，一旦操作不當，則產生不完全燃燒，或燃?xì)庑孤?，因安裝了煙道，就可以預防一氧化碳中毒或燃?xì)庵?、爆炸等事故、為避免風、雨、雪進人煙道，應在煙道頂端裝設風帽，風帽有H型、T型、下開斜H型、斗笠型、多葉型、圓型和旋轉式等。如圖9.6.4所示。
