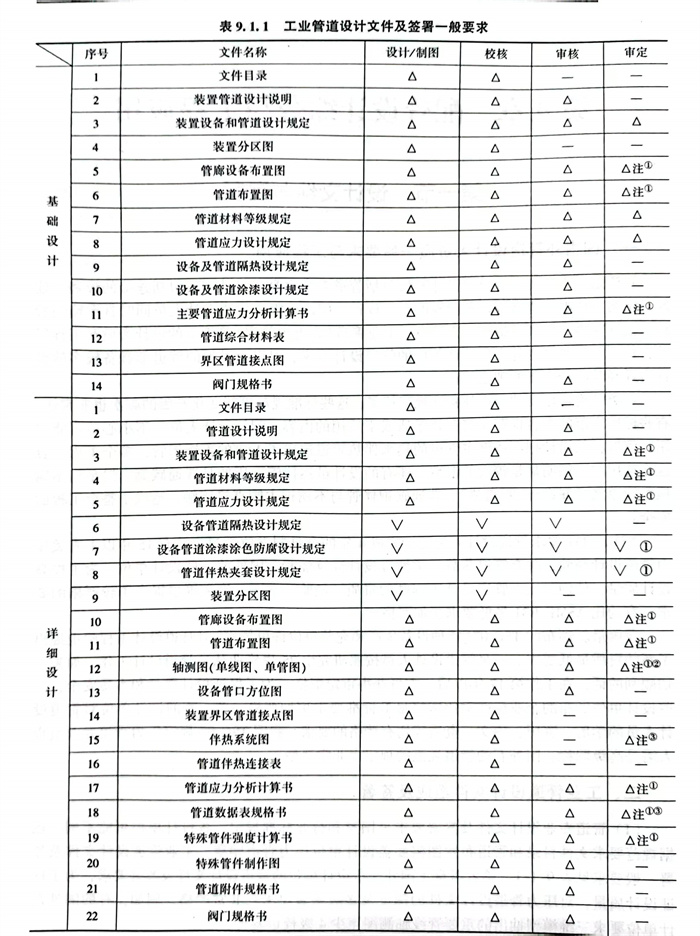

管道專業設計文件及簽署要求見國家和行業標準規定，各設計單位可能不同。根據規范要求文件目錄和管道布置圖需要蓋設計單位壓力管道印章。工業管道設計文件及簽署一般要求見表9.1.1。浙江至德鋼業有限公司技術人員考察了國外一些設計單位的管道設計文件及簽署要求，為了保證設計質量，對壓力管道設計文件的深度及多級簽署要求均非常嚴格，例如，有的國外設計單位要求三維模型抽出的重要管線軸測圖至少4級校審簽署。

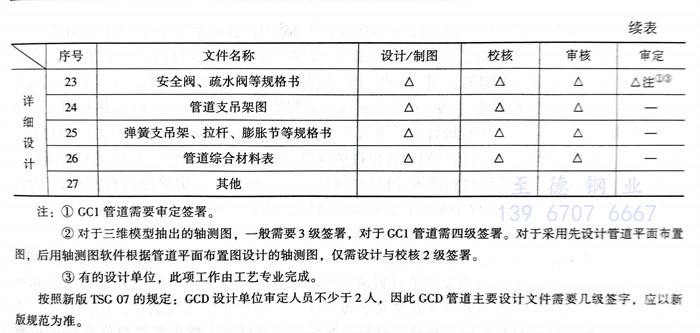

     注：①. GC1管道需要審定簽署。

        ②. 對于三維模型抽出的軸測圖，一般需要3級簽署，對于GC1管道需四級簽署。對于采用先設計管道平面布置圖，后用軸測圖軟件根據管道平面布置圖設計的軸測圖，僅需設計與校核2級簽署。

       ③. 有的設計單位，此項工作由工藝專業完成。

  按照新版TSG 07的規定：GCD設計單位審定人員不少于2人，因此GCD管道主要設計文件需要幾級簽字，應以新版規范為準。

管道器材選用有關設計文件：

 ①. 管道材料設計說明

   包含管道材料施工、隔熱施工、涂漆施工說明。應滿足整個工程中所能涉及的管道材料的標準、規范、單位、材料、標記、試驗、檢驗等條款，對常用管子、管件、閥門、法蘭、墊片、螺栓、螺柱（母）的尺寸及公差進行選擇并做出規定

 ②. 管道材料等級規定

   管道材料等級規定（包括管道材料等級索引、管道材料等級表、管道壁厚表，管道分支管連接表，管道與儀表材料分界規定）。

   管道材料等級索引：一般應包括管道等級、適用介質、使用溫度范圍、法蘭壓力等級、基本材料和腐蝕裕量等內容。在基礎工程設計階段，可供工藝系統、儀表和設備等專業使用。

   管道材料等級表：針對某個管道等級，所使用的全部管道組成件包括管子、管件、閥門、法蘭、墊片及螺栓（母）以及其他附件所使用的標準、材料、尺寸、型號等作出規定。

   管道壁厚表：針對具體等級，將工程中所使用的各種等級管徑的管道壁厚進行規定并列出表格。

   管道支管連接表：針對每個具體等級，對從主管上引出支管所采用的根部連接形式進行規定。

   管道與儀表材料分界規定：將管道上的儀表測量元件按儀表種類、管道的等級對管道和儀表專業進行“元件”歸屬分工，以保證管道和儀表各自使用元件的不錯、不漏，相互匹配。

 ③. 隔熱設計規定

  對隔熱等級、隔熱材料、隔熱厚度、隔熱結構的要求做具體的規定。

 ④. 防腐與涂漆設計規定

   對防腐等級、防腐材料、防腐要求和涂漆涂色的要求做具體的規定。鋼材表面原始銹蝕等級，鋼材表面處理，表面除銹質量等級。設備、管道及鋼結構的表面色及標志。埋地設備及管道的涂漆外防腐。

⑤. 管道隔熱材料匯總表

   工程設計中對所有需隔熱的管道隔熱所用的主、輔材料的統計表。

⑥. 管道涂漆材料匯總表

   工程設計中對所有需外部防腐的管道涂漆所用材料的統計表。

 ⑦. 管道綜合材料匯總表

  包括：a. 管道綜合材料匯總表（分區材料表，如果有）。供管道材料控制專業和用戶采購詢價用，按管道安裝材料分類、分區、并有設計量和采購量的匯總材料表。

            b. 管架材料匯總表（分區材料表，如果有）。

          c.設備、管道隔熱材料匯總表（分區材料表，如果有）。工程設計中對所有需隔熱的設備、管道隔熱所用的主、輔材料的統計表。（有的工程公司設備的材料統計由機械設備專業負責統計數量，然后把材料量提交給管道專業匯總。設備涂漆材料的統計程序也相同）。

         d.設備、管道涂漆材料匯總表（分區材料表，如果有）。工程設計中對所有需外部防腐的管道涂漆所用材料的統計表。

 ⑧. 非標管件圖

   工程設計中管道所用到的非標管件的制造、檢驗的設計圖。

 ⑨. 管道材料請購文件

   工程設計中編寫的一套用于采購的設計文件，包括：請購單、圖紙（如果有）、設計數據表以及管道材料請購說明書等。對于本工程采用的工程標準和所采購的材料在制造、檢驗和試驗等方面要求的文件。

   a. 請購單：工程名稱、用戶名稱、請購單號、工程代號、材料名稱、規格、材料、標準、數量以及供貨方需要提供文件的份數等買方的具體要求。

   b. 設計數據表：對所采購材料更具體的要求，如疏水閥數據表、特殊管件數據表。

   c. 請購說明書：概述、圖紙和數據、采購技術要求、試驗和檢驗、標記等。
