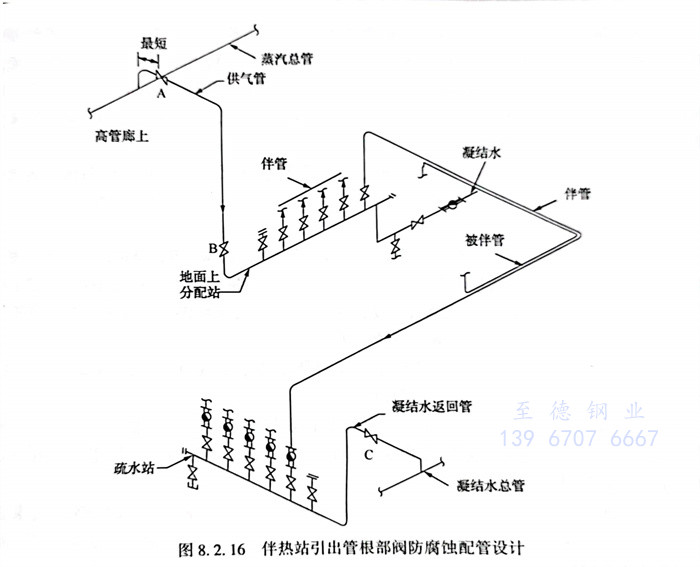

如圖8.2.16所示某蒸汽伴熱站，伴熱站包括分配站和疏水站。根據國內外標準規范的要求，分配站引出管根部閥A設置在距離總管盡量短的位置。如果認為A處閥門在管廊高處不方便操作，移到了距離地面較近的B處設置閥門，當關閉B閥門時會造成死段較長，引起管道死段腐蝕。如果A和B處均設置閥門，需在B上部增加設置排液，避免同時關閉A和B處閥門時膨脹超壓；如果僅關閉B閥門而A閥門不關閉，會引起管道死段腐蝕。因此，配管設計時A和B處的閥門，一般僅留A處的閥門，B處一般不設置閥門。

  伴熱站的疏水站根部閥門C的設計原理同A閥門。如果C處凝結水返回管口徑≥2”，凝結水返回管應順流向方向45°斜接到凝結水總管。配管設計要求和原理詳細講述見《管道應力分析與工程應用》、《壓力管道設計及工程實例》和《工業管道配管設計與工程應用》。
