工程應用：某埋地罐的配管設計

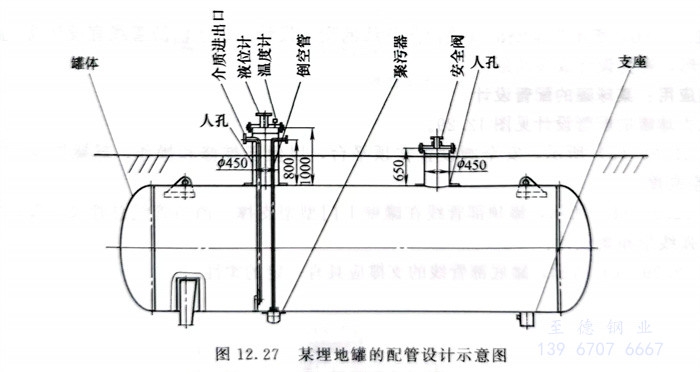

圖12.27是某埋地罐示意圖，管道接口法蘭布置在了地面以上。
工程應用：某常壓儲罐的配管設計
某常壓儲罐的配管設計見圖12.28。

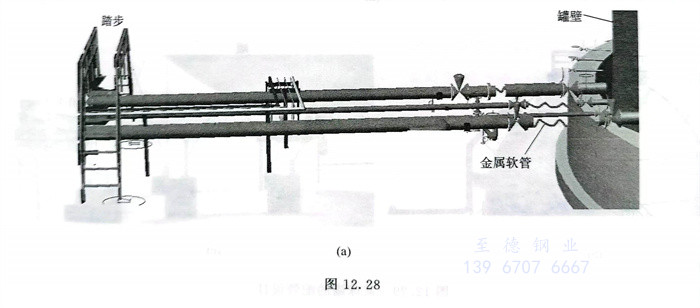

圖12.28（a）所示為罐底部有關管線的配管設計，管口應盡量平行，這樣好做管線布置，如果管口中心延長線均指向罐的中心，則管口連接的管線可能需增加特殊彎頭，以平行敷設。管線上設置了金屬軟管。與泵連接的管線不能有上袋形。

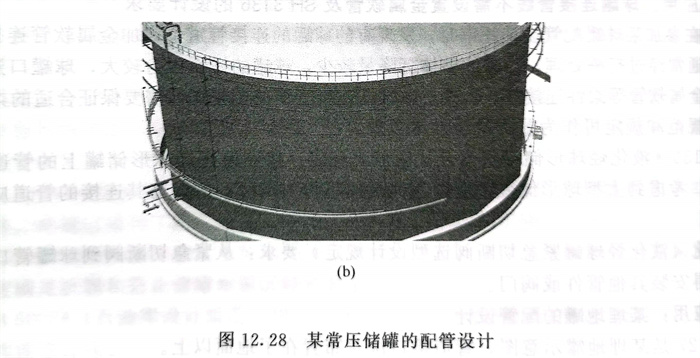

圖12.28（b）所示為罐側部有關消防管線的配管設計。這些消防管線宜設計成與罐壁平行的弧線形，避免設計成多角形。
