立式常壓儲罐由基礎、罐底、罐壁、罐頂及附件組成。按罐頂?shù)慕Y(jié)構不同可分為拱頂罐、浮頂罐和內浮頂罐。不同的罐類別和結構的配管設計要求各不相同。

  拱頂罐系指罐頂為球冠狀、罐體為圓筒形的一種容器，其容積可達20000m³，其結構一般只有自支承拱頂一種。自支承拱頂又可分為無加強肋拱頂（容量小于1000m³）、有加強肋拱頂（容量大于1000～20000m³）。拱頂圓弧R=(0.8~1.2)～1.2）D，它可承受較高的剩余壓力，蒸發損耗較少，拱頂罐與錐頂罐相比耗鋼量少但罐頂氣體空間較大，拱頂罐除罐頂板的制作較復雜（需用胎具壓制拱形）外，其他部位的制作較易，造價較低，是國內外廣泛采用的一種儲罐。

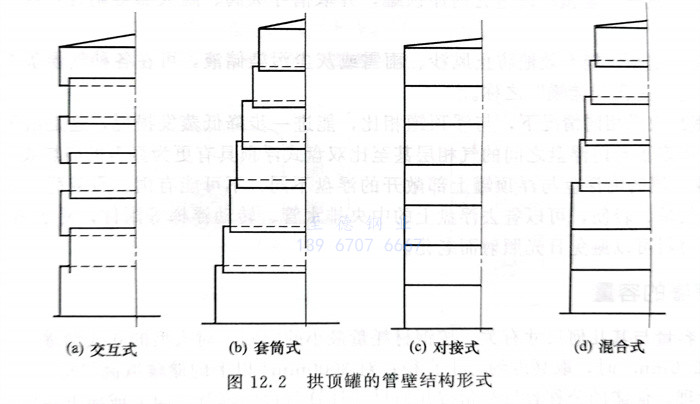

  罐壁是主要受力部件，壁板的各縱焊縫采用對接焊，環焊縫采用套筒式或?qū)邮?，也有采用混合式連接，如圖12.2所示。拱頂罐的罐頂近似于球面，按截面形狀有準球形拱頂和球形拱頂兩種，見圖12.3。拱頂油罐由于氣相空間大，油品蒸發損耗大，故不宜儲存輕質油品和原油，宜儲存低揮發性及重質油品。
